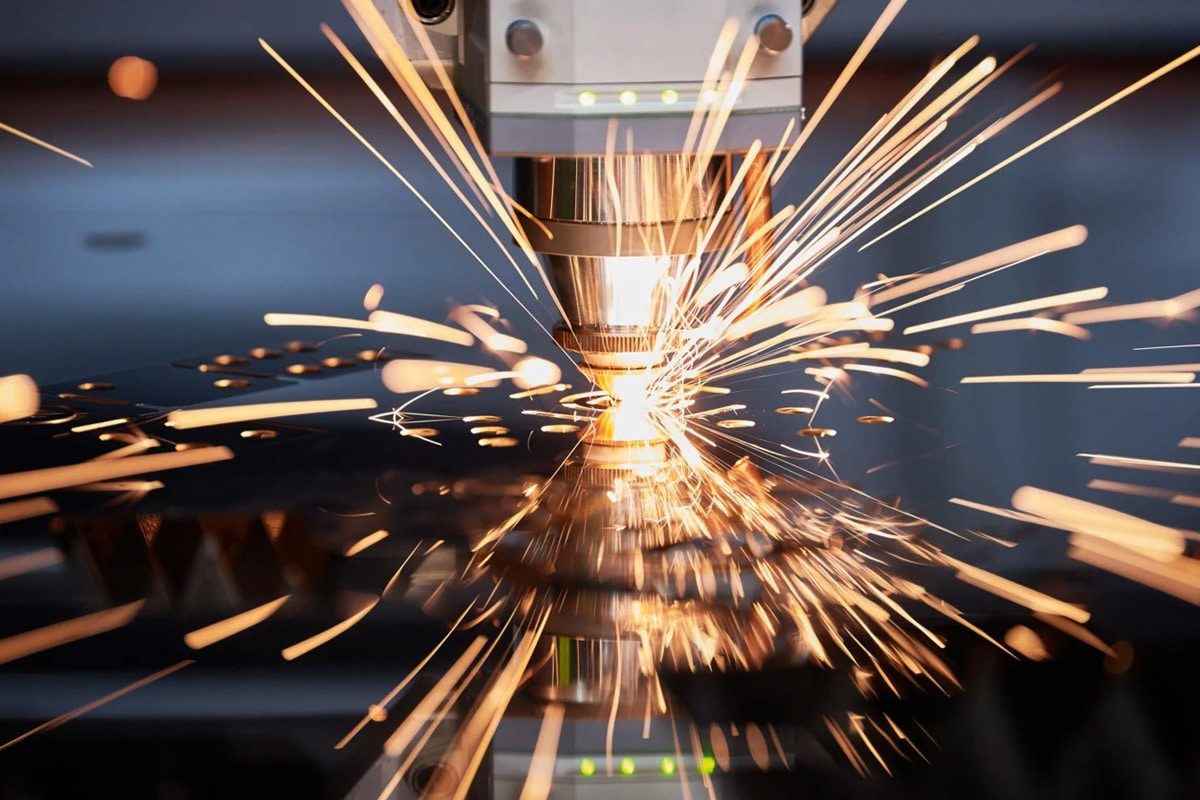

レーザー切断機の焦点距離は切断プロセスにどのような影響を与えますか?
レーザー切断技術において、焦点距離は切断品質と効率を決定づける重要なパラメータの一つです。焦点距離は、レーザービームの集束度とエネルギー密度に直接影響します。レーザービームが集光レンズによって非常に小さな焦点に集束されると、焦点距離の変化によってスポット径、エネルギー集中度、そして材料内におけるビームの有効範囲が大きく変化します。焦点距離が短いほど光エネルギーが集中するため、薄板の高速・高精度切断に適しています。一方、焦点距離が長いほどエネルギー分布が安定するため、厚板や表面が凹凸のある材料に適しています。.
焦点距離の設定は、レーザー切断の深さ、カーフ幅、エッジ品質、そして切断速度に大きく影響します。例えば、焦点距離が短いほど、より滑らかなエッジとより細かいカーフを実現できますが、焦点距離が長いほど、厚い材料や反射率の高い材料を切断するのに適しています。適切な焦点距離を選択することにより、加工品質を確保しながら生産効率を向上させ、レーザーレンズと切断ヘッドの寿命を効果的に延ばすことができます。したがって、焦点距離の調整原理を理解し、習得することは、レーザー切断プロセスを最適化し、全体的な切断性能を向上させるための重要なステップです。.
目次

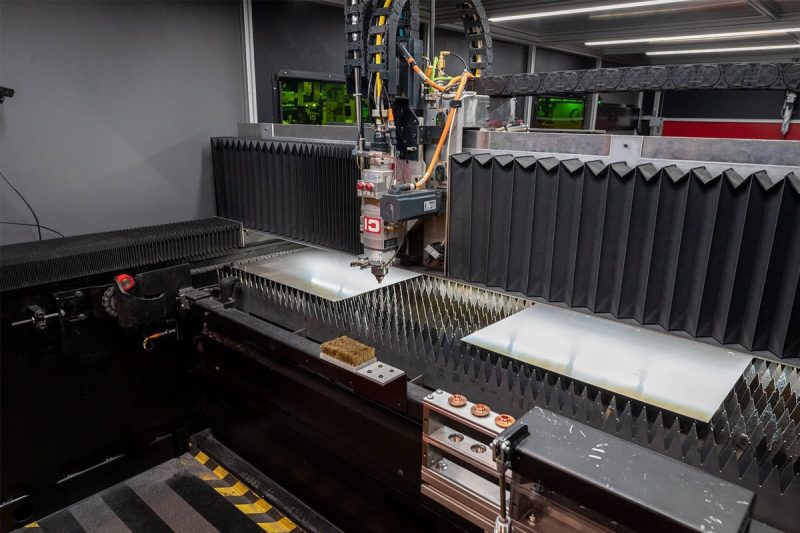

焦点距離とは何ですか?
で レーザー切断機, 焦点距離とは、レーザービームが集光レンズを通過した後の焦点との距離を指します。レーザー切断の核心はエネルギーの集中にあり、焦点距離は光エネルギーの集束度を決定する重要なパラメータです。焦点距離の違いは、スポット径とエネルギー密度に直接影響し、切断効果に大きな影響を与えます。.
レーザービームが集束レンズを通過すると、高エネルギー密度の焦点領域に圧縮されます。この焦点は、切断プロセス全体を通して最もエネルギーが集中する点であり、材料はここで急速に加熱、溶融、あるいは蒸発し、切断が行われます。焦点距離が短いほど、レーザーエネルギーはより集中し、焦点の温度が上昇し、切断面はより鋭くなります。一方、焦点距離が長いほど、スポットサイズは大きくなり、エネルギー分布はより均一になりますが、切断精度は比較的低くなります。.
一般的に、レーザー切断機は用途に応じて異なる焦点距離のレンズを備えています。短焦点レンズは薄板、高精度部品、複雑な輪郭の加工に適しており、長焦点レンズは厚板、高出力切断、または表面の起伏が大きい材料に適しています。焦点距離の意味と機能を理解することで、オペレーターはさまざまな材料や作業条件下で最適なパラメータを調整し、理想的な切断結果を得ることができます。.

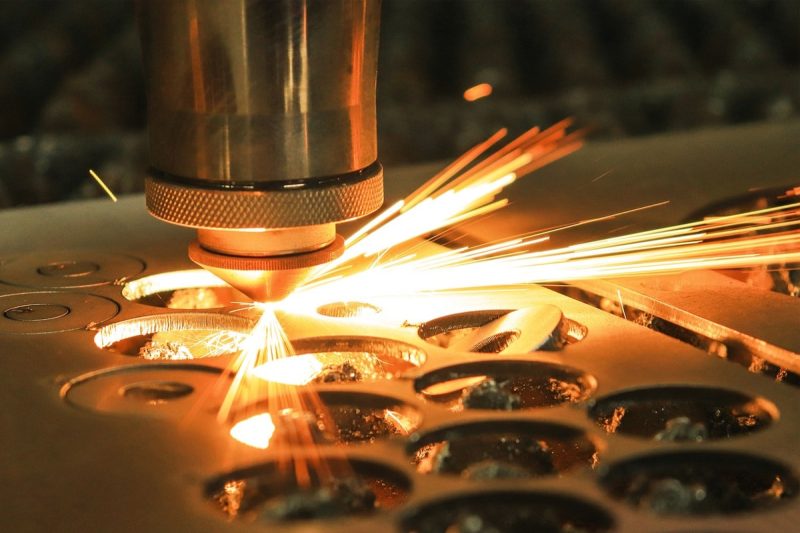

焦点距離が切断特性に与える影響
レーザー切断の核心は、光エネルギーの集束と制御にあります。焦点距離の異なるレンズは、材料表面におけるレーザービームのエネルギー分布を変化させ、切断深さ、カーフ幅、エッジ品質、そして全体的な切断速度に影響を与えます。これらの重要な特性における焦点距離の役割を理解することで、ユーザーは実際の加工において最適なソリューションを見つけることができ、切断効率と加工品質を向上させることができます。.
焦点距離と切削深さ
焦点距離の変化は、レーザービームの材料への浸透能力に直接影響します。焦点距離の短いレンズはエネルギー密度が高く、材料表面に集光するビームが強くなります。そのため、薄板切断では材料への浸透が速く、より深く鋭い切断を実現できます。しかし、厚い材料を切断する場合、焦点距離が短いと焦点深度が浅くなり、レーザーエネルギーは浸透中に減衰しやすく、切断面が不均一になります。.
一方、長焦点レンズは焦点深度範囲が広く、厚板へのレーザーエネルギーの均一化が図れるため、安定した深さでの切断が可能になります。短焦点レンズは薄板の高速切断に適しており、長焦点レンズは厚板の深切りに適しています。適切な焦点距離を選択することで、様々な材料の厚さにおいて理想的な切断深さと溶込みを維持できます。.
焦点距離とカーフ幅
カーフ幅は切断精度を反映します。短焦点レンズは、強力な集光力と小さなスポット径により、極めて微細なカーフを作成できるため、高精度と優れた表面仕上げが求められる部品の加工に特に適しています。しかし、焦点深度が短いため、焦点位置のわずかなずれでもカーフの不均一やエッジのアブレーションにつながる可能性があります。.
長焦点レンズはスポットサイズが大きく、カーフ幅もやや広くなりますが、焦点深度が深いため、材料の平坦性に対する要求が比較的低く、厚板や凹凸のある面の加工に適しています。精度と細部へのこだわりが最優先の場合は、短焦点レンズが適しています。一方、切断安定性と材料への適応性を重視する場合は、長焦点レンズの方が有利です。.
焦点距離とエッジ品質
エッジ品質は、切断結果を評価する上で重要な指標です。焦点距離が短い切断では、スポットサイズが小さくエネルギーが集中するため、滑らかなエッジとバリの発生を最小限に抑えることができます。しかし、レーザー出力が高すぎたり、焦点調整が不適切だったりすると、溶融痕が発生しやすくなります。.
焦点距離が長いほど切断精度は若干低下しますが、焦点深度が深くなるため光エネルギー分布が均一になり、熱影響部が小さくなるため、厚板切断時の滑らかなエッジを維持し、変形を最小限に抑えることができます。焦点距離が短いほど精密で繊細なエッジ品質が得られ、焦点距離が長いほど厚板切断における安定性と美観のバランスが向上します。.
焦点距離と切断速度
レーザー切断速度は光エネルギー密度と密接に関係しています。焦点距離の短いレンズはエネルギーをより効果的に集中させ、薄板加工においてより高速な切断速度を実現します。一方、焦点距離の長いレンズはエネルギー密度が低いため、切断速度は比較的低くなりますが、高出力の厚板切断において安定した性能を発揮し、熱変形や焦げ付きを効果的に防止します。焦点距離を短くすると生産効率が向上し、焦点距離を長くすると加工安定性が向上します。切断速度を最適化するには、出力、材料の厚さ、焦点距離などのパラメータを総合的に考慮する必要があります。.
まとめると、焦点距離はレーザー切断機の性能に影響を与える重要な要素の一つです。短焦点レンズは高精度・高速といった利点がありますが、焦点深度が浅く、より精密な焦点合わせが必要です。長焦点レンズは厚板や複雑な材料に適しており、より安定した切断が可能ですが、精度は若干低くなります。実際の生産においては、材料の種類や厚さ、加工要件に応じて焦点距離を柔軟に選択することで、最良の切断結果と経済的なメリットを実現できます。.

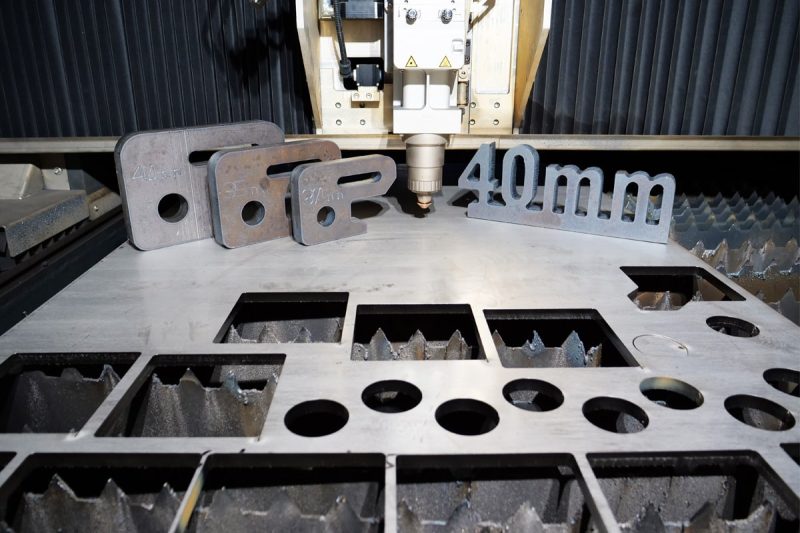

短焦点レンズのメリットとデメリット
短焦点レンズはレーザー切断技術、特に薄板金属加工や高精度部品の製造において広く使用されています。焦点距離が短いほど、レーザービームの焦点が強くなり、エネルギー集中度が高くなるため、切断速度が速くなり、切断効果も向上します。しかし、切断性能が向上する一方で、焦点距離が短いほど、装置の焦点精度、レンズの清浄度、そして動作安定性に対する要求も高くなります。.
短焦点レンズの主な利点
より高いエネルギー密度と切断速度：短焦点レンズはレーザービームをより小さなスポットサイズに圧縮し、極めて高いエネルギー密度を実現します。つまり、同じ出力でより短時間で材料を溶融・蒸発させることができるため、切断速度が大幅に向上します。この特性は、特に高効率な大量生産に適しています。.
より細いカーフとより滑らかなエッジ：スポット径が小さいため、短焦点切断では、より狭いカーフとより滑らかな切断エッジを実現でき、熱影響部も比較的小さくなります。これは、電子部品、機械部品、装飾金属板など、高精度が求められる業界にとって大きな利点となります。.
複雑なグラフィックや微細加工に最適：焦点距離が短いため、エネルギー制御がより精密になり、複雑な曲線、小さな穴、パターンの切断においてレーザーの柔軟性が向上します。彫刻、微細穴加工、薄板構造の切断など、あらゆる加工において優れたディテール再現性を実現します。.
短焦点切断は、高エネルギー密度、高精度、高速性を備え、特に薄板や精密部品のレーザー加工に適しており、高効率、高品質を求める製造企業にとって理想的な選択肢となります。.
短焦点距離の限界とデメリット
焦点深度の制限と許容誤差の低減：焦点距離が短いほどエネルギーは集中しますが、焦点深度が浅いため、焦点位置に対する感度が非常に高くなります。わずかな表面の凹凸や焦点のずれでも、切断品質が急速に低下し、カーフの不均一、スラグの蓄積、あるいは切断不良につながる可能性があります。.
材料損傷のリスクが高い：エネルギーが集中するため、反射率の高い材料や低融点材料を切断すると、アブレーション、変色、さらには過剰な浸透が生じる可能性があります。この高エネルギー密度による熱影響が適切に制御されない場合、完成品の外観や寸法精度に影響を及ぼす可能性があります。.
メンテナンス頻度とコストの増加：短焦点レンズは光路長が短く、焦点領域へのエネルギー集中度が高いため、埃の蓄積や熱による汚染が起こりやすく、焦点合わせ性能に影響を与えます。切断安定性を確保するには、レンズのクリーニングとキャリブレーションをより頻繁に行う必要があり、メンテナンスコストが増加します。.
焦点距離が短いほど速度と精度に優れていますが、オペレーターへの要求は高く、メンテナンスも複雑になります。高品質な加工を実現するには、装置の清潔さ、正確なフォーカス、そして安定した光路制御が不可欠です。.
全体的に見て、短焦点レーザー切断は薄板材料、高速生産、精密部品加工に適しており、切断品質と生産効率を大幅に向上させます。しかし、これは万能なソリューションではありません。厚板や凹凸のある表面の材料の場合、焦点距離が短いと焦点深度が不十分になり、切断が不安定になる可能性があります。材料特性、設備構成、生産要件を組み合わせ、焦点距離パラメータを合理的に調整することでのみ、性能と品質のバランスを実現できます。.

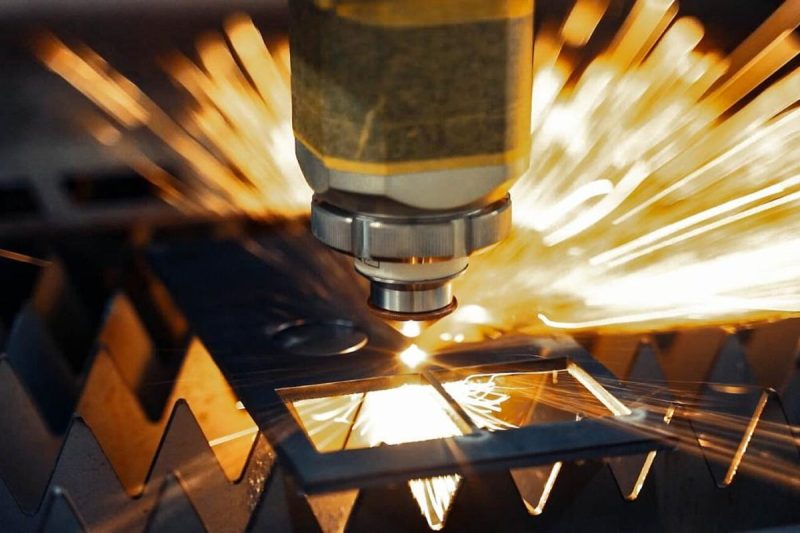

長焦点レンズのメリットとデメリット
長焦点レンズは、厚板レーザー切断や高出力レーザー加工において重要な役割を果たします。短焦点レンズと比較して、長焦点レンズは焦点深度が深く、エネルギー分布範囲が広く、材料への適応性に優れています。切断中に安定したスポット品質を維持し、材料表面にわずかな凹凸があっても良好な切断安定性を実現します。しかし、長焦点レンズにも限界があり、精度と速度の点で短焦点レンズシステムよりも性能が劣ることがよくあります。.
長焦点レンズの主な利点
より深い焦点深度と高い加工許容度：長焦点レンズは焦点深度が深いため、材料内部で高エネルギー密度が広範囲に維持されます。そのため、厚板や表面の起伏のある材料を切断する際の安定性が向上し、焦点ずれによる切断品質への影響が少なくなります。この特性は、許容誤差やわずかな振動が問題となる産業用途において特に重要です。.
メンテナンス頻度の低減とレンズ寿命の延長：長焦点距離システムでは光路長が長くなるため、レーザーエネルギーによるレンズ表面への熱負荷が低減し、光学汚染や高温による熱損傷のリスクが低減します。短焦点システムと比較して、レンズの清浄度や焦点精度への依存度が低いため、メンテナンスサイクルが長くなり、長期的には運用コストを削減できます。.
焦点深度が深く、熱影響部が小さく、安定性が高いため、長焦点距離レンズは厚板の切断や高出力加工に最適で、特に高い安定性と一貫性が求められる産業用途に適しています。.
長焦点レンズの限界と欠点
切断精度とディテールが若干劣る：長焦点レンズはスポット径が大きく、エネルギー集中度が比較的低いため、カーフ幅が広くなり、短焦点システムに比べて精度が低下します。微細構造、曲線輪郭、複雑な彫刻などの加工において、長焦点レンズでは高精度なディテールを実現することが困難です。.
切断速度が比較的遅い：焦点距離が長くなると、レーザーエネルギーの分布範囲が広くなり、単位面積あたりのエネルギー密度が低下するため、切断速度がわずかに低下します。薄板を高効率で大量生産する場合、長い焦点距離では短い焦点距離のソリューションの加工速度に匹敵することはできません。.
より高い電力要件：切断深度と貫通力を確保するために、長焦点システムでは通常、より高出力のレーザージェネレータが必要です。これによりエネルギー消費量と設備投資が増加し、中小規模の製造企業では運用コストの上昇につながる可能性があります。.
長焦点距離は優れた焦点深度と安定性を提供しますが、切断速度と精度には固有の限界があります。薄板加工や高精度加工の用途では、短焦点距離システムよりも性能が劣る可能性があります。.
長焦点レーザー切断の総合的な利点は、安定性、信頼性、そして高い加工許容度にあり、厚板切断、高出力加工、そして凹凸のある表面を持つ材料の切断に最適です。切断速度と精度には若干の欠点はあるものの、適切な出力設定と切断パラメータの最適化により、長焦点でも優れた切断結果を得ることができます。実際の用途においては、材料の厚さ、生産タイプ、設備出力などの要素に基づいて焦点距離を総合的に選択し、効率、品質、コストの最適なバランスを実現する必要があります。.
焦点距離を選ぶ際に考慮すべき要素
レーザー切断において、焦点距離は固定されたパラメータではなく、材料の特性、厚さ、切断要件、そして装置の構成に基づいた総合的な判断が必要です。焦点距離が異なると、光学性能と切断特性も異なります。焦点距離を科学的に選択することによってのみ、速度、精度、安定性の最適なバランスを実現することができます。.
材料の種類
材料によってレーザー光の吸収率、反射率、熱伝導率が異なるため、必要な焦点距離も異なります。例えば、炭素鋼やステンレス鋼はレーザー吸収率が高く、焦点距離の短いレンズを使用することで高品質な切断を容易に実現できます。一方、アルミニウムや銅などの反射率の高い材料はレーザーエネルギーを反射しやすいため、焦点距離の長いレンズを使用することでレンズ損傷のリスクを低減し、より安定した切断プロセスを実現できます。.
さらに、脆性材料（セラミックやガラスなど）の場合、焦点深度の深いレンズを選択することで、熱応力を制御し、エッジ割れを防ぐことができます。材料によって焦点距離への適応性は大きく異なるため、安定して安全な切断を行うには、材料の吸収特性に合わせて焦点距離を調整する必要があります。.
材料の厚さ
材料の厚さは、焦点距離の選択を左右する重要な要素の一つです。薄板加工において、短焦点レンズはエネルギーを集中させ、高速切断と極めて微細なカーフ加工を実現するため、ステンレス鋼や炭素鋼（厚さ0.5～6mm）などの材料に最適です。しかし、材料の厚さが10mmを超えると、短焦点レンズの焦点深度が不十分になり、エネルギーが減衰し、切断面にスラグが堆積したり、不均一に溶けたりすることがあります。このような場合、焦点深度が深くエネルギー分布が均一な長焦点レンズを使用することで、厚板の切断の貫通性とカーフの安定性を確保できます。.
薄い板材には短い焦点距離を、厚い板材には長い焦点距離を使用するのが、レーザー切断における最も一般的な構成です。焦点距離を正しく調整することで、切断品質と効率が大幅に向上します。.
切削特性とプロセス要件
切断対象によって加工の優先順位は異なります。電子部品、ロゴ彫刻、高級装飾部品の製造など、細部の精度、精度、滑らかなエッジが求められる加工タスクでは、短焦点の方が適しています。一方、切断対象が構造部品、設備フレーム、厚板溶接部品などの場合、切削深さと強度の均一性が重視されます。この場合、長焦点のビームの方が安定性が高く、全体的な品質が向上します。.
さらに、様々な厚さの材料を混合加工する必要があるシナリオ（多機能レーザー切断生産ラインなど）では、焦点距離調整可能なレンズまたは自動焦点システムを選択して、柔軟な切り替えを実現できます。焦点距離の選択は、プロセスの目的に基づいて行う必要があります。精度を重視する場合は短い焦点距離が適しており、安定性を重視する場合は長い焦点距離が適しています。.
機械の仕様とレーザー出力
焦点距離はレーザー出力と光路系に密接に関連しています。レーザー切断機のモデルによってビーム発散角、レンズ構造、スポット形状が異なるため、同じ焦点距離でも機種によって性能が異なる場合があります。例えば、高出力レーザー発生器（6kW以上）は、厚板切断を実現するために長焦点距離レンズと組み合わせられることが多く、中低出力の装置では、長焦点距離を使用するとエネルギー密度が不足し、材料を貫通できない場合があります。.
さらに、機械の冷却システムとレンズの防塵設計も、焦点距離の寿命と安定性に影響を与えます。最高の光学性能を確保するには、機械の仕様、出力レベル、レンズシステムに合わせて焦点距離を選択する必要があります。.
全体として、焦点距離の選択はレーザー切断システムの最適化において重要な要素です。焦点距離は切断深度と速度を決定するだけでなく、カーフ品質、材料への適応性、そして機器の寿命にも影響を与えます。加工技術を開発する際には、材料の種類、厚さ、切断要件、そして機器の性能を総合的に考慮し、実際の試験データに基づいてパラメータを最適化する必要があります。科学的に適切な焦点距離を選択することでのみ、レーザー切断機は高効率、高安定性、そして高品質という総合的な性能を実現できます。.
要約する
レーザー切断の分野において、焦点距離は単なる光学パラメータではなく、切断効率と加工品質に影響を与える重要な要素です。適切な焦点距離は、より高いエネルギー密度、より正確な切断エッジ、より安定した切断速度を可能にし、様々な材料や厚さの加工において理想的な性能を発揮します。逆に、高出力レーザージェネレータを使用しても、焦点距離が適切でないと、切断幅が広すぎる、エッジのアブレーション、切断不良などの問題を引き起こし、生産効率と最終製品の品質に悪影響を及ぼす可能性があります。.
実用面から見ると、短焦点レンズは薄板や高精度の切断に優れており、高い精度が求められる部品の加工に適しています。一方、長焦点レンズは厚板、複雑な構造、または表面が凹凸のある材料の切断に適しています。機器選定においては、材料の種類、加工深さ、切断速度、メンテナンス費用など、複数の要素を総合的に考慮し、コストと性能のバランスをとる必要があります。.
