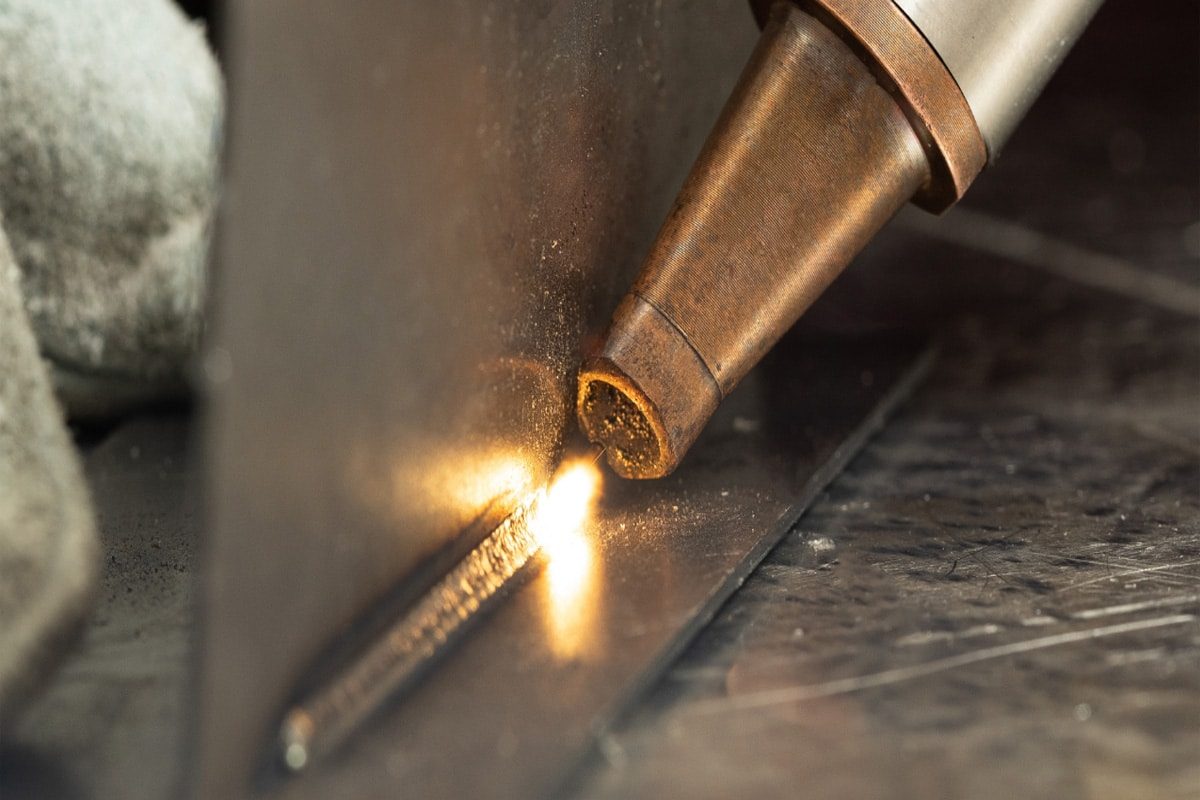

Сварка непрерывным и импульсным лазером: полное техническое сравнение

Сварка непрерывным излучением и импульсная лазерная сварка: полное техническое сравнение.

Лазерная сварка зарекомендовала себя как одна из самых точных, универсальных и пригодных для промышленного применения технологий соединения, доступных современным производителям. В самых разных отраслях, от автомобильной и аэрокосмической промышленности до медицинского оборудования, электроники, ювелирных изделий и прецизионных приборов, лазерная сварка обеспечивает сочетание скорости, точности, минимальной зоны термического воздействия и воспроизводимого качества, чего не могут обеспечить традиционные методы дуговой сварки, контактной сварки и другие методы термического соединения, для все более широкого спектра применений. По мере развития технологии лазерной сварки и снижения стоимости систем все больше организаций рассматривают ее как решение своих задач по соединению — и одним из первых и наиболее важных решений, с которыми они сталкиваются, является выбор между двумя основными режимами работы: лазерной сваркой непрерывного действия и импульсной лазерной сваркой.

Эти два режима представляют собой принципиально разные подходы к передаче энергии лазерного генератора в сварочный шов. Лазерная сварка в режиме непрерывного излучения (CW) обеспечивает постоянный, непрерывный поток энергии лазерного генератора на заготовку в течение всего процесса сварки, создавая высокую среднюю плотность мощности, которая позволяет быстро и глубоко проваривать сварные швы с образованием сквозных отверстий при высоких скоростях перемещения. Импульсная лазерная сварка, напротив, передает энергию дискретными, точно синхронизированными импульсами — каждый импульс передает контролируемое количество энергии в течение определенного времени, прежде чем луч гаснет или значительно уменьшается, позволяя сварочной ванне частично или полностью затвердеть до прихода следующего импульса. Эти различные стратегии передачи энергии создают совершенно разные тепловые условия в сварочном шве, что имеет каскадные последствия для геометрии сварного шва, микроструктуры, остаточных напряжений, размеров зоны термического воздействия, деформации, а также диапазона материалов и конфигураций соединений, которые могут быть успешно сварены.

Понимание сильных и слабых сторон, а также областей применения каждого режима имеет важное значение для инженеров и специалистов по закупкам, оценивающих системы лазерной сварки. Выбор неправильного режима для конкретного применения может привести к неприемлемому качеству сварных швов, чрезмерной термической деформации, преждевременному выходу оборудования из строя или ненужным капитальным затратам на возможности, которые никогда не будут использоваться. Выбор правильного режима — основанный на глубоком понимании физики каждого процесса и специфических требований применения — обеспечивает надежную и высококачественную сварку при минимально возможных затратах и максимальной надежности процесса.

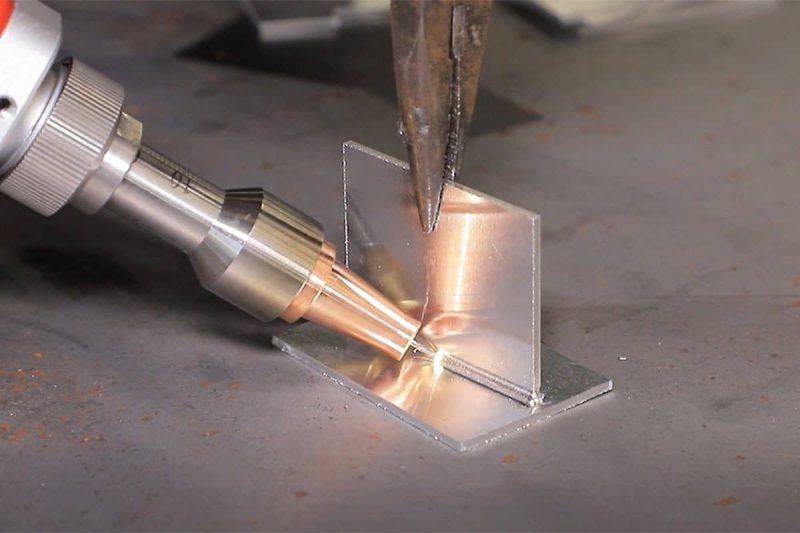

Понимание процесса лазерной сварки в непрерывном режиме (CW).

Лазерная сварка непрерывного действия и импульсная лазерная сварка представляют собой две принципиально разные философии передачи энергии, каждая из которых оптимизирована для определенного класса сварочных работ. Прежде чем сравнивать их напрямую, важно понять каждый режим в его собственном контексте — принципы его работы, физические механизмы, управляющие его поведением, и области применения, в которых он наиболее эффективен. В этом разделе представлен всесторонний обзор лазерной сварки непрерывного действия, рассматривается принцип ее работы на физическом уровне, преимущества и ограничения, которые она имеет в промышленной практике, а также какие отрасли и типы применений постоянно получают выгоду от ее уникальных возможностей.

Что такое лазерная сварка непрерывным излучением?

Лазерная сварка непрерывного действия — это процесс, при котором лазерный луч работает с постоянной, непрерывной выходной мощностью на протяжении всей операции сварки. Источник лазерного излучения — будь то волоконный, CO2, дисковый или полупроводниковый лазерный генератор — поддерживает стабильное излучение фотонов, генерируя тем самым непрерывный луч; этот луч фокусируется на поверхности заготовки, образуя крошечное пятно, которое затем перемещается по сварному шву с контролируемой скоростью.

При типичных для промышленной непрерывной лазерной сварки плотных потоках — обычно выше 10 000 000 ватт на квадратный сантиметр в фокусной точке — энергия лазерного генератора поглощается материалом заготовки настолько быстро, что температура поверхности практически мгновенно превышает точку кипения металла. Возникающее давление пара от испаряющегося металла создает отдачу на поверхности расплавленной ванны, которая прижимает жидкий металл и образует узкую, глубокую заполненную паром полость, известную как «замочная скважина». Эта «замочная скважина», стабилизированная динамическим балансом между давлением пара и поверхностным натяжением окружающей расплавленной ванны, действует как высокоэффективная ловушка энергии — поглощая излучение лазерного генератора за счет многократных внутренних отражений и позволяя лазерному генератору передавать свою энергию глубоко в материал, а не только на поверхность. Сварка в режиме «замочной скважины» позволяет получать соотношение сторон (соотношение глубины к ширине) 5:1 или выше, обеспечивая узкие, глубокие сварные швы с минимальным подводом тепла на единицу объема сварного шва.

По мере продвижения лазерного луча и сварочной ванны вдоль шва расплавленный металл обтекает сварочную ванну спереди назад, где быстро затвердевает, образуя готовый сварной шов. Высокие скорости перемещения, обеспечиваемые непрерывной подачей высокой мощности — от метров в минуту при сварке тонких листов до нескольких десятков метров в минуту при высокоскоростной сканирующей сварке — означают, что общее количество теплового воздействия на единицу длины сварного шва может быть очень низким, несмотря на высокую мгновенную мощность, что приводит к узким зонам термического воздействия и минимальной деформации при заданной глубине проплавления сварного шва.

Преимущества лазерной сварки непрерывного действия

Главное преимущество непрерывной лазерной сварки — скорость. Поскольку энергия подается непрерывно, без перерывов, процесс сварки может протекать с максимально возможной скоростью перемещения, необходимой для достижения требуемой глубины проплавления и геометрии сварного шва. Для применений, требующих длинных прямых сварных швов или крупносерийного производства простых соединений, непрерывная лазерная сварка может обеспечить производительность на порядок или более выше, чем при импульсной сварке.

Характерная для сварки непрерывным потоком “непрерывная сквозная сварка” позволяет достигать чрезвычайно глубокого проплавления за один проход. Использование мощных волоконных лазеров непрерывного действия делает возможным достижение глубины сварного шва в 10 миллиметров — или даже больше — в стали; кроме того, при использовании оборудования самого высокого класса мощности, доступного на рынке, глубина проплавления может достигать 20–30 миллиметров. Эта возможность глубокого проплавления за один проход исключает необходимость многопроходного заполнения во многих областях сварки толстых листов, что значительно сокращает общее время сварки и снижает затраты по сравнению с традиционными методами дуговой сварки.

Лазерная сварка непрерывным потоком также хорошо совместима с автоматизацией и роботизированной интеграцией. Непрерывный, стационарный характер процесса делает его хорошо подходящим для интеграции с роботизированными манипуляторами, портальными системами и дистанционно управляемыми сварочными головками на основе сканеров, что позволяет осуществлять высокоскоростную и высокоточную сварку сложных трехмерных конфигураций с минимальным участием человека. Детерминированная взаимосвязь между мощностью лазерного генератора, скоростью перемещения и геометрией сварного шва при сварке сквозным отверстием непрерывным потоком упрощает разработку параметров процесса и обеспечивает надежный мониторинг и управление процессом.

С точки зрения оборудования, мощные волоконные лазеры непрерывного действия — в настоящее время доминирующая технология в области промышленной лазерной сварки непрерывного действия — обладают исключительно высокой эффективностью электрооптического преобразования (обычно от 30% до 45%), превосходным качеством луча и выдающейся надежностью в сочетании с увеличенными интервалами технического обслуживания. В большинстве современных лазерных систем непрерывного действия лазерный луч передается по оптическому волокну; это обеспечивает огромную гибкость в отношении пространственной конфигурации источника лазера относительно сварочной станции, одновременно упрощая сложность планирования траектории луча в сложных роботизированных системах интеграции.

Недостатки лазерной сварки непрерывного действия

Главным ограничением непрерывной лазерной сварки является высокий и непрерывный подвод тепла к заготовке. Хотя сфокусированный луч и высокая скорость перемещения позволяют уменьшить общую зону термического воздействия по сравнению с дуговой сваркой, постоянная тепловая энергия непрерывной сварки все же генерирует пиковые температуры в области сварного шва, значительно превышающие температуру кипения материала, а резкие колебания температуры в зоне термического воздействия могут вызывать микроструктурные изменения, включая укрупнение зерен и осаждение карбидов. нержавеющие стали, и крекирование при разжижении в алюминий сплавы — которые ухудшают механические свойства сварного шва и зоны термического воздействия по сравнению с основным материалом.

Для термочувствительных материалов, включая тонкие фольги, комбинации разнородных металлов с существенно различающимися температурами плавления, термочувствительные электронные компоненты и материалы, склонные к горячему растрескиванию, невозможность прерывания подачи энергии во время сварки в непрерывном режиме является фундаментальным ограничением. Высокая пиковая плотность мощности при сварке в непрерывном режиме также затрудняет ее применение к очень тонким материалам (толщиной менее примерно 0,1–0,2 миллиметра) без прожигания или чрезмерного выброса расплава.

Лазерная сварка непрерывным потоком также требует точной и стабильной подгонки сварного шва. Узкий, сфокусированный луч при сварке в виде «замочной скважины» непрерывным потоком имеет небольшой допуск на изменение зазора вдоль шва — зазор, превышающий приблизительно 101–151 Т3Т толщины материала, может привести к неполному сплавлению или проплавлению. Это требование к допуску накладывает ограничения на подготовку детали, оснастку и точность размеров, что увеличивает общую стоимость сварочных работ.

Промышленные применения непрерывной лазерной сварки

Лазерная сварка непрерывным излучением является доминирующим процессом для высокоскоростной сварки больших объемов продукции в автомобильной, тяжелой промышленности и энергетическом секторах. В производстве кузовов автомобилей широко используется волоконная лазерная сварка непрерывным излучением для соединения панелей крыши, дверных узлов, конструкций задней двери и компонентов днища со скоростью несколько метров в минуту с очень низким уровнем деформации. Компоненты силовых агрегатов, включая редукторы, гидротрансформаторы, корпуса дифференциалов и пластины статора электродвигателя, свариваются с использованием лазерных генераторов непрерывного излучения благодаря их способности создавать глубокие, узкие и высококачественные сварные швы за один проход.

В энергетическом секторе лазерная сварка непрерывным потоком используется для изготовления аккумуляторных элементов и модулей для электромобилей и систем хранения энергии, компонентов трубопроводов, узлов сосудов под давлением и теплообменников. Высокая производительность и низкая деформация лазерной сварки непрерывным потоком делают ее хорошо подходящей для больших объемов производства и жестких допусков по размерам в этих областях применения.

Лазерная сварка непрерывным излучением определяется способностью передавать в сварной шов устойчивую энергию высокой средней мощности, поддерживая стабильное отверстие, что обеспечивает глубокое проплавление, высокую скорость перемещения и превосходную производительность при сварке материалов с хорошей свариваемостью лазерным генератором. Ее преимущества — скорость, глубина проплавления, совместимость с автоматизацией и эффективность оборудования — делают ее естественным выбором для крупносерийного промышленного применения, где основными факторами являются производительность и стоимость сварки. Ее ограничения — сниженная терморегулируемость, чувствительность к отклонениям в подгонке шва и проблемы с термочувствительными или высокоотражающими материалами — определяют границы, в которых она работает оптимально, а за пределами которых импульсная лазерная сварка может быть лучшей альтернативой. Для любого применения, где необходимо быстро и качественно соединять толстые детали в производственных условиях, лазерная сварка непрерывным излучением представляет собой передовой метод.

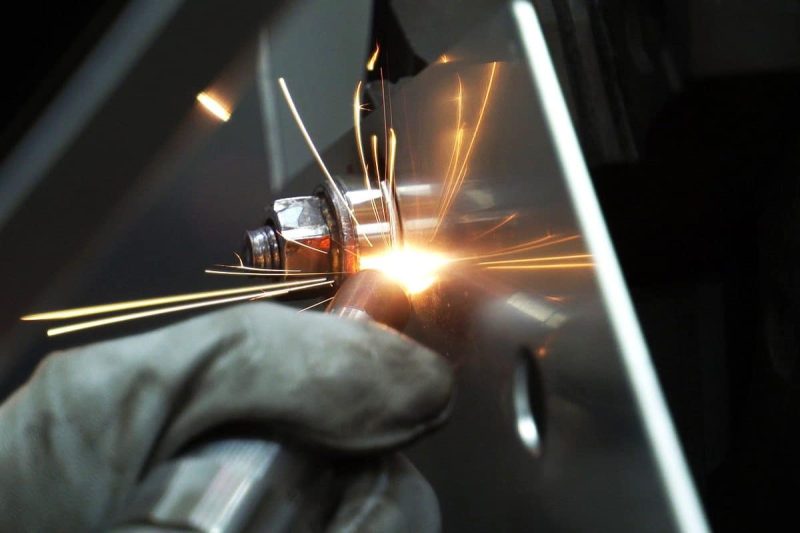

Понимание импульсной лазерной сварки

В то время как лазерная сварка непрерывным излучением оптимизирована для стабильного высокопроизводительного производства, импульсная лазерная сварка занимает дополнительную нишу, определяемую точностью, контролем и способностью сваривать материалы и геометрические формы, которые не могут надежно обрабатываться процессами непрерывного излучения. В этом разделе импульсная лазерная сварка рассматривается с той же глубиной, что и предыдущий анализ процессов непрерывного излучения — исследуются принципы ее работы, физические механизмы, отличающие ее от процессов непрерывного излучения, преимущества, делающие ее незаменимой в определенных областях применения, ограничения, определяющие ее границы, и отрасли, которые зависят от нее для выполнения самых сложных задач по сварке.

Что такое импульсная лазерная сварка?

Импульсная лазерная сварка — это процесс, при котором луч лазерного генератора подает энергию дискретными импульсами, каждый из которых имеет определенную длительность (ширину импульса), пиковую мощность и частоту повторения, а не в виде непрерывного выходного сигнала. Между импульсами мощность луча падает до нуля или до очень низкого уровня в режиме ожидания, что позволяет сварочной ванне остыть и частично или полностью затвердеть до прихода следующего импульса. Форма отдельного импульса — его временной профиль мощности, который может быть прямым, линейно изменяющимся, пиковым или запрограммированным как сложная форма волны — является критически важным параметром процесса, который существенно влияет на термическую историю сварного шва и, как следствие, на качество сварного шва.

При импульсной лазерной сварке каждый отдельный импульс формирует небольшое, дискретное сварочное ядро или “точечный шов” на поверхности соединения. Когда импульсы подаются с достаточным перекрытием — то есть, когда расстояние между последовательными положениями импульсов меньше диаметра сварочного ядра, образованного каждым импульсом, — перекрывающиеся ядра сливаются, образуя непрерывный шов. Степень перекрытия импульсов, которая определяется частотой повторения импульсов и скоростью перемещения (или шагом в стационарной конфигурации точечной сварки), контролирует эффективный подвод тепла на единицу длины шва и является ключевым параметром для баланса качества сварки с подводом тепла и производительностью.

К наиболее распространенным источникам лазерного излучения, используемым для импульсной лазерной сварки, относятся Nd:YAG-лазеры (включая твердотельные лазеры с импульсной и диодной накачкой), импульсные волоконные лазеры и импульсные дисковые лазеры. Работая на средних уровнях мощности от сотен до тысяч ватт, эти источники способны обеспечивать пиковую мощность импульса от тысяч до десятков тысяч ватт, тем самым достигая исключительно высокого отношения пиковой мощности к средней, что является определяющей характеристикой процесса импульсной лазерной сварки.

Преимущества импульсной лазерной сварки

Главное преимущество импульсной лазерной сварки — точная и контролируемая подача энергии. Регулируя независимо длительность импульса, пиковую мощность, форму импульса, частоту повторения и перекрытие импульсов, оператор может настраивать тепловую нагрузку на сварной шов с такой степенью контроля, которая просто недостижима при использовании обычных методов сварки. Эта контролируемость делает импульсную лазерную сварку предпочтительным методом для применений, где термическая чувствительность имеет первостепенное значение.

Прерывистая подача энергии при импульсной сварке позволяет заготовке рассеивать тепло между импульсами, поддерживая более низкие средние температуры окружающего материала, чем это было бы возможно при эквивалентной мощности непрерывной сварки. Эта возможность управления тепловым режимом имеет решающее значение для сварки тонких фольг и проволок (где малая тепловая масса означает, что даже кратковременное воздействие непрерывной сварки может привести к прожогу), термочувствительных узлов (где необходимо защитить чувствительные к температуре компоненты, находящиеся вблизи сварного шва) и комбинаций разнородных металлов (где различные температуры плавления и коэффициенты теплового расширения соединяемых материалов требуют точного контроля энергии для достижения сплавления без растрескивания или чрезмерного образования интерметаллических соединений).

Импульсная лазерная сварка также очень эффективна для сварки мелких, хрупких компонентов, включая компоненты медицинских устройств, электронные соединения, корпуса датчиков и прецизионные приборы, где зона сварки может иметь диаметр всего лишь доли миллиметра, и где любое избыточное тепловое воздействие может повредить компонент или нарушить его работу. Возможность подавать очень малые, точно контролируемые дозы энергии с каждым импульсом, а также контролировать и корректировать параметры импульса в режиме реального времени, обеспечивает импульсной сварке уровень контроля процесса, уникальный среди процессов термической сварки.

Возможность формирования импульсов в современных системах импульсных лазерных генераторов — в которых временной профиль мощности каждого импульса может быть запрограммирован как сложная форма волны, а не как простой прямоугольный импульс — обеспечивает дополнительную гибкость при решении конкретных металлургических задач. Всплеск в начале импульса может быстро инициировать образование сквозного отверстия до того, как будет передана основная часть энергии импульса, снижая риск окисления поверхности и повышая стабильность сквозного отверстия. Постепенное снижение мощности в конце импульса контролирует скорость затвердевания сварочной ванны, снижая риск образования трещин и пористости в склонных к растрескиванию сплавах. Запрограммированные формы импульсов обычно используются при импульсной лазерной сварке алюминиевых сплавов, меди, драгоценных металлов и других материалов со сложной свариваемостью.

Недостатки импульсной лазерной сварки

Прерывистый характер импульсной подачи энергии является одновременно и определяющим преимуществом, и основным ограничением импульсной лазерной сварки. Поскольку энергия подается только в течение периода включения импульса — обычно от 0,11 до 101 Тп3Т от общего времени цикла для систем с низкой частотой повторения импульсов — средняя мощность, доступная для сварки, значительно ниже пиковой мощности, и, соответственно, достижимая скорость сварки ниже, чем при непрерывной сварке при эквивалентных уровнях средней мощности.

Для применений, требующих глубокого проплавления или высокой скорости перемещения — таких как сварка толстостенных конструкций или высокообъемная сварка швов в автомобилестроении — импульсная лазерная сварка с обычной частотой повторения не может конкурировать с непрерывной сваркой по производительности. Дискретный механизм образования сварочного ядра также означает, что для получения действительно непрерывного, однородного сварочного шва требуется тщательное управление перекрытием импульсов, а при низких частотах повторения сварочный шов может иметь характерный волнистый профиль поверхности, возникающий в результате частичного слияния сварочных ядер, который эстетически уступает гладкому профилю шва, получаемому при непрерывной сварке.

Стоимость оборудования для генерации импульсных лазеров, особенно систем на основе Nd:YAG-лазера с высокой пиковой мощностью и расширенными возможностями формирования импульсов, может быть выше, чем у систем генерации волоконных лазеров непрерывного излучения с эквивалентной средней мощностью, хотя этот разрыв значительно сократился благодаря достижениям в технологии генерации импульсных волоконных лазеров.

Промышленные применения импульсной лазерной сварки

Импульсная лазерная сварка является доминирующим процессом в областях применения, требующих точного термического контроля и высокого качества сварных швов в небольших, хрупких или термочувствительных узлах. Производство медицинских изделий — одна из наиболее сложных и распространенных областей применения: корпуса кардиостимуляторов, компоненты ортопедических имплантатов, узлы направляющих катетеров, соединения хирургических инструментов и корпуса имплантируемых датчиков — все это сваривается с использованием процессов импульсной лазерной сварки. Требования к биосовместимости имплантируемых устройств обуславливают использование металлургических материалов, химически стабильных в окружающей среде организма, а малые размеры компонентов требуют субмиллиметровой точности сварки, которую уникальным образом обеспечивают импульсные процессы.

В электронной промышленности импульсная лазерная сварка используется для соединения выводов батарей, клемм разъемов, контактов реле, герметичных крышек корпусов и корпусов MEMS-устройств. Ювелирное производство одним из первых внедрило импульсную лазерную сварку Nd:YAG, используя ее для ремонтной сварки, безопасного соединения хрупких узлов и сварки сплавов драгоценных металлов, которые трудно соединить другими способами. В аэрокосмической промышленности для производства прецизионных компонентов, включая узлы топливных форсунок, корпуса датчиков и компоненты систем привода, импульсная лазерная сварка обеспечивает сочетание высокого качества соединения и низкой деформации при работе с мелкими деталями с жесткими допусками.

Импульсная лазерная сварка отличается непревзойденной способностью точно контролировать и дискретно дозировать энергию лазерного генератора в сварном шве, обеспечивая терморегулирование с разрешением и гибкостью, недоступными для других методов сварки. Программируемая энергия импульса, регулируемая форма импульса и высокое отношение пиковой мощности к средней делают ее оптимальным решением для термочувствительных материалов, мелких и хрупких компонентов, соединений разнородных металлов и применений, где требования к металлургическому качеству слишком высоки для менее контролируемой тепловой среды непрерывной сварки. Более низкая средняя мощность и скорость сварки, более сложные требования к оптимизации параметров и более высокая стоимость оборудования в некоторых конфигурациях являются компромиссами, определяющими границы ее оптимальной области применения. Для любого применения, где качество сварки, термоточность и совместимость материалов имеют приоритет над скоростью, импульсная лазерная сварка является предпочтительным методом.

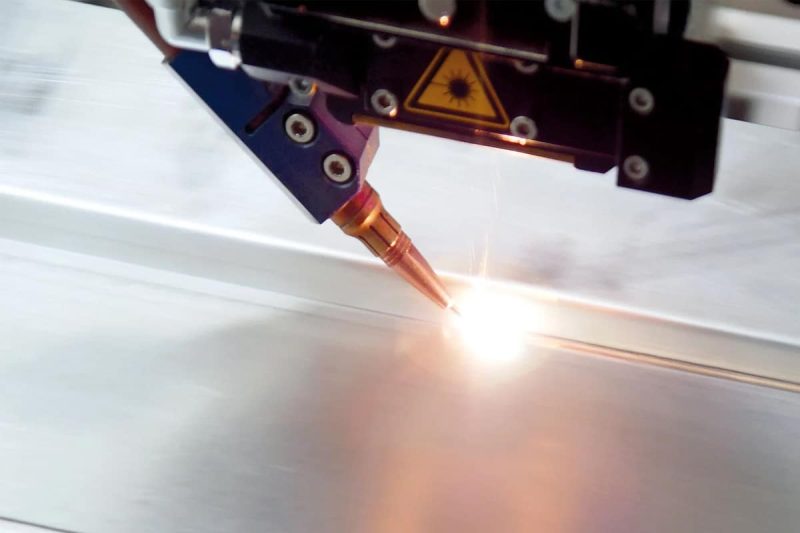

Основные различия между сваркой непрерывным излучением и импульсной лазерной сваркой

Понимание различий между непрерывной и импульсной лазерной сваркой по множеству технических и эксплуатационных параметров имеет важное значение для принятия обоснованного решения о выборе процесса. В следующем разделе рассматривается каждый ключевой аспект различий на глубине.

Сравнение непрерывной и импульсной лазерной сварки охватывает шесть основных аспектов: передача энергии и характеристики мощности, подвод тепла и терморегулирование, скорость и производительность сварки, совместимость материалов, характеристики качества сварки, а также стоимость оборудования и сложность эксплуатации. Ни один отдельный аспект не дает полной картины — оптимальный выбор процесса для конкретного применения зависит от того, как приоритеты и ограничения этого применения соотносятся с совокупным профилем производительности каждого режима процесса.

Передача энергии: непрерывный волновой режим против импульсного режима

Наиболее принципиальное различие между непрерывной и импульсной лазерной сваркой заключается в способе передачи энергии заготовке во времени. При непрерывной сварке подача мощности является непрерывной и постоянной (или квазинепрерывной с высокочастотной модуляцией), что приводит к образованию устойчивой сквозной ванны и расплавленного металла, сохраняющихся на протяжении всего процесса сварки. Средняя и пиковая мощность практически идентичны, а энергия, передаваемая на единицу длины сварного шва, определяется просто отношением мощности лазерного генератора к скорости перемещения.

При импульсной сварке мгновенная мощность резко меняется между состояниями «импульс включен» и «импульс выключен». В течение периода «импульс включен» пиковая мощность — которая может в 10–100 раз превышать среднюю мощность — подается в точку на заготовке, быстро нагревая и плавя (и потенциально испаряя) материал с образованием сварочного ядра. В течение периода «импульс выключен» энергия не подается, и ядро начинает остывать и затвердевать. Энергия, подаваемая за импульс, является произведением пиковой мощности и длительности импульса, и эта энергия за импульс является независимо регулируемым параметром, позволяющим очень точно контролировать тепловую дозу, подаваемую в каждую точку сварки.

Это различие в подаче энергии имеет серьезные практические последствия. Сварка в непрерывном режиме (CW) по своей природе является процессом с высокой средней мощностью, оптимизированным для непрерывного высокоскоростного производства. Импульсная сварка — это процесс с высокой пиковой мощностью и низкой средней мощностью, оптимизированный для точного и контролируемого управления температурным режимом. Таким образом, эти два режима — не просто разные способы достижения одного и того же результата, а подходы к принципиально разным требованиям применения.

Подвод тепла и терморегулирование: непрерывный и импульсный режимы.

Тепловая энергия — количество тепловой энергии, передаваемой заготовке на единицу длины сварного шва, — является одним из наиболее важных параметров процесса любой сварки. Избыточная тепловая энергия вызывает деформацию, ухудшает свойства зоны термического воздействия, увеличивает риск термического повреждения соседних компонентов и может привести к растрескиванию чувствительных сплавов. Недостаточная тепловая энергия приводит к неполному сплавлению, плохому проплавлению сварного шва и непостоянной геометрии валика. Поэтому способность точно контролировать тепловую энергию независимо от других параметров процесса является ключевым отличием сварочных технологий.

При непрерывной лазерной сварке основным способом контроля подводимой тепловой энергии является регулировка выходной мощности лазерного генератора и скорости перемещения сварочного аппарата. Снижение мощности или увеличение скорости перемещения приводит к уменьшению подводимой тепловой энергии; наоборот, увеличение мощности или уменьшение скорости перемещения приводит к увеличению подводимой тепловой энергии. Однако эти регулировки не являются полностью независимыми — изменение скорости перемещения часто одновременно изменяет геометрию сварочного шва (включая глубину проплавления, ширину сварного шва и отношение глубины к ширине). Следовательно, для достижения определенной комбинации подводимой тепловой энергии и геометрии сварного шва обычно требуется одновременная оптимизация нескольких параметров. Во время непрерывной лазерной сварки термический цикл в зоне термического воздействия (ЗТВ) чрезвычайно быстр — пиковые температуры могут достигаться за считанные миллисекунды, сопровождаясь исключительно высокими скоростями охлаждения. Тем не менее, одновременно пиковые температуры в области сварочной ванны часто бывают чрезвычайно высокими; в результате ЗТВ, несмотря на свою относительно малую ширину, тем не менее, подвергается сильному термическому удару.

В импульсной лазерной сварке возможности терморегулирования качественно превосходят аналогичные. Длительность импульса, пиковая мощность, частота повторения и форма импульса могут регулироваться независимо, что позволяет добиться очень точного контроля температурной истории в месте сварки. Короткие импульсы с высокой пиковой мощностью и низкой частотой повторения обеспечивают сварные швы с очень низким средним подводом тепла и высокой скоростью охлаждения между импульсами — идеально для термочувствительных применений. Более длинные импульсы с меньшей пиковой мощностью и более высокой частотой повторения обеспечивают сварные швы с более высоким подводом тепла и более медленным охлаждением — лучше для сплавов, склонных к растрескиванию, которые требуют контролируемого охлаждения во избежание растрескивания при затвердении. Возможность управления формой импульса, доступная в современных импульсных системах, добавляет еще одно измерение возможностей терморегулирования, не имеющее аналогов в процессах непрерывной сварки.

Скорость и эффективность сварки: непрерывный волновой режим против импульсного режима.

Скорость сварки — скорость, с которой может быть получен готовый сварной шов, — прямо пропорциональна средней мощности, подаваемой на сварной шов. Поскольку лазерная сварка в непрерывном режиме работает с коэффициентом заполнения 100% (вся средняя мощность лазерного генератора постоянно доступна для сварки), она может достигать скоростей сварки, во много раз превышающих скорости импульсных процессов, работающих при эквивалентной средней мощности.

Для мощной промышленной системы непрерывного волоконного лазера, работающей со средней мощностью 4 кВт на нержавеющей стали толщиной 2 мм, легко достижима скорость сварки от 5 до 10 метров в минуту. Импульсная система Nd:YAG с аналогичным средним энергетическим бюджетом, работающая с типичным рабочим циклом от 5% до 20%, может быть ограничена скоростью сварки от 0,5 до 2 метров в минуту на том же материале для достижения сопоставимой глубины проплавления и качества сварного шва. Это 5-10-кратное преимущество в скорости непрерывной сварки напрямую приводит к повышению производительности и снижению затрат при крупносерийном производстве.

Однако это сравнение необходимо рассматривать в контексте. В тех случаях, когда скорость сварки ограничивается не процессом работы лазерного генератора, а другими факторами — обработкой деталей, фиксацией, контролем качества или скоростью соответствующих систем автоматизации — теоретическое преимущество непрерывной сварки в скорости может не привести к практической разнице в производительности. В сварке мелких деталей, где длина сварного шва составляет всего несколько миллиметров, а время обработки деталей определяет общее время цикла, более низкая скорость импульсной сварки не имеет значения для общей производительности.

Совместимость материалов: непрерывный и импульсный режимы.

Профили совместимости материалов при непрерывной и импульсной лазерной сварке значительно различаются вследствие их различных тепловых характеристик. Непрерывная сварка, благодаря высокому и непрерывному подводу тепла и быстрой динамике образования сквозных отверстий, лучше всего подходит для материалов со средней или хорошей свариваемостью лазерным генератором — сталей, нержавеющих сталей, титановых сплавов и никелевых суперсплавов. Она позволяет сваривать эти материалы на высокой скорости с отличными результатами, но может испытывать трудности с материалами, обладающими высокой отражательной способностью, очень высокой теплопроводностью или склонными к растрескиванию при быстром нагреве и охлаждении.

Для лазерной сварки в непрерывном режиме алюминиевые сплавы представляют собой особенно сложный класс материалов. Полированный алюминий обладает чрезвычайно высокой отражательной способностью в ближнем инфракрасном спектре — рабочей длине волны волоконных и дисковых лазеров — что требует исключительно высокой плотности мощности для инициирования и поддержания образования сварочной ванны. Кроме того, исключительно высокая теплопроводность алюминия требует постоянного поддержания высокой выходной мощности для предотвращения разрушения сварочной ванны. Многие алюминиевые сплавы обладают широким диапазоном температур затвердевания, что делает их очень восприимчивыми к термическому растрескиванию при интенсивном термическом циклировании, присущем лазерной сварке в непрерывном режиме; более того, огромная разница в растворимости водорода между жидким и твердым алюминием гарантирует, что пористость сварного шва остается постоянной и сложной проблемой.

Импульсная лазерная сварка предлагает значительные преимущества для алюминиевых сплавов, меди, драгоценных металлов и других материалов со сложной свариваемостью в режиме непрерывной сварки. Программируемая форма импульса — в частности, использование медленного снижения интенсивности в конце каждого импульса для контроля скорости затвердевания сварочного ядра — может значительно снизить склонность к образованию горячих трещин в алюминиевых сплавах. Высокая пиковая мощность импульсных систем эффективно преодолевает барьер отражательной способности при образовании сквозных отверстий, даже на полированных медных и золотых поверхностях, которые просто отражали бы большую часть падающей мощности от непрерывного лазерного луча при той же средней мощности.

Сварка разнородных металлов — соединение двух материалов со значительно различающимися температурами плавления, коэффициентами теплового расширения или химической совместимостью — как правило, лучше выполняется импульсной лазерной сваркой, чем сваркой в непрерывном режиме. Точная, контролируемая подача энергии при импульсной сварке позволяет тщательно управлять тепловыми условиями на границе сварного шва для достижения сплавления обоих материалов без чрезмерного образования интерметаллических соединений или растрескивания, чего трудно добиться при более высоком и менее контролируемом подводе тепла в процессах сварки в непрерывном режиме.

Качество сварки: непрерывная волна против импульсной сварки

Качество сварного шва включает в себя множество параметров, в том числе точность размеров, качество поверхности, внутреннюю целостность (пористость, трещины, включения), прочность соединения и свойства зоны термического воздействия. Относительное качество сварных швов при использовании непрерывной и импульсной сварки в значительной степени зависит от конкретного материала и области применения, но можно выделить некоторые общие закономерности.

Для макроскопической геометрии сварного шва — глубины проплавления, ширины валика и соотношения сторон — сварка встык методом «замочной скважины» обычно обеспечивает наилучшие характеристики, позволяя достичь наибольшей глубины проплавления на наибольшей скорости с наименьшей зоной термического воздействия при заданной толщине материала. Поверхность сварного валика гладкая и непрерывная, а поперечное сечение сварного шва обычно характеризуется узкой, глубокой зоной сплавления с четко выраженной микроструктурой затвердевания в виде «замочной скважины».

Для применений, где точность размеров и термическая деформация являются основными требованиями к качеству — особенно при работе с тонкими, небольшими или сложными узлами — импульсная сварка обычно обеспечивает превосходные результаты. Меньший средний подвод тепла и прерывистая подача энергии приводят к меньшему общему количеству тепловой энергии, выделяемой в заготовке, что вызывает меньшую деформацию, более узкие зоны термического воздействия в абсолютном выражении и лучшее сохранение точности размеров прецизионных компонентов.

Для материалов с высокой склонностью к образованию трещин при затвердении импульсная сварка с запрограммированной формой импульса неизменно превосходит сварку в режиме непрерывной волны по качеству микроструктуры сварного шва. Контролируемое затвердевание, обеспечиваемое формированием импульса, приводит к образованию более мелкозернистой структуры, уменьшению сегрегации и снижению остаточных напряжений по сравнению с быстрым, неконтролируемым затвердеванием при сварке в режиме непрерывной волны.

Стоимость и сложность оборудования: непрерывный и импульсный режимы работы.

Капитальные затраты на оборудование для лазерной сварки варьируются в широких пределах как для систем непрерывного, так и для импульсного режима, поэтому обобщения следует делать с осторожностью. Однако некоторые общие закономерности полезны для первоначального составления бюджета и планирования.

Мощные волоконно-оптические лазерные системы непрерывного излучения (НИЗ), являющиеся доминирующей платформой в области промышленной сварки НИЗ, за последнее десятилетие значительно снизились в цене. Это в первую очередь связано с повышением зрелости технологии и усилением конкуренции между поставщиками. Сегодня капиталовложения, необходимые для полной рабочей станции для сварки с помощью волоконно-оптического лазера НИЗ, включающей источник волоконного лазера мощностью от 2 до 4 кВт, систему доставки луча, сканирующий гальванометр или роботизированный модуль интеграции, оборудование для удаления дымовых газов и систему управления, гораздо доступнее, чем у систем с аналогичными характеристиками пять-десять лет назад. Кроме того, присущие волоконным лазерам преимущества — в частности, высокая эффективность электрооптического преобразования, надежность и низкие требования к техническому обслуживанию — дополнительно обеспечивают этим системам весьма привлекательную общую стоимость владения на протяжении всего жизненного цикла.

Долгое время импульсные лазерные системы на основе Nd:YAG-лазера, оснащенные расширенными возможностями формирования импульсов, высокой пиковой мощностью и прецизионными системами доставки луча, как правило, стоили дороже, чем их аналоги с непрерывным излучением, даже при сопоставимых средних уровнях мощности. Это несоответствие отражало большую сложность, присущую архитектуре таких систем, а также высокие требования к прецизионным оптическим и электронным подсистемам, необходимым для формирования импульсов. Однако появление импульсных волоконно-оптических лазерных платформ быстро меняет эту ценовую ситуацию. Благодаря органичной интеграции преимуществ импульсной сварки — в частности, с точки зрения энергии импульса и пиковой мощности — с присущими волоконно-оптическим лазерам преимуществами — а именно эффективностью, надежностью и качеством луча — эти платформы проложили путь к растущему распространению высококонкурентных по стоимости импульсных волоконно-оптических лазерных сварочных систем.

Сложность эксплуатации импульсной лазерной сварки — в частности, большее пространство параметров (длительность импульса, пиковая мощность, форма импульса, частота повторения, перекрытие и скорость перемещения — все эти параметры должны оптимизироваться одновременно) — означает, что разработка процесса импульсной сварки обычно требует больше времени и опыта, чем для сварки в непрерывном режиме. Эта сложность является ценой гибкости и точности процесса, но ее следует учитывать при расчете общей стоимости владения, особенно для предприятий, не имеющих опытных инженеров-технологов по лазерным генераторам.

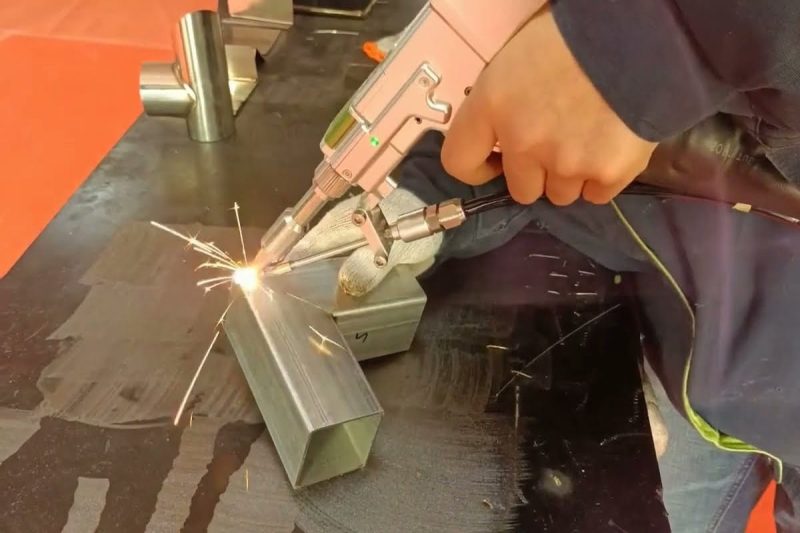

Выбор подходящего режима для вашего приложения

Выбор между непрерывной и импульсной лазерной сваркой в конечном итоге сводится к сопоставлению характеристик процесса с конкретными требованиями применения. Структурированная система принятия решений, основанная на параметрах сравнения, рассмотренных в данном руководстве, может помочь в этом выборе.

Если в процессе работы используются толстостенные материалы (толщиной примерно от 2 до 3 мм), выполняется крупносерийное производство, свариваются длинные швы или используются материалы с хорошей свариваемостью в непрерывном режиме, такие как углеродистая сталь, нержавеющая сталь или титан, то лазерная сварка в непрерывном режиме, как правило, является предпочтительным выбором. Высокая скорость, возможность глубокого проплавления и совместимость с роботизированной автоматизацией делают ее наиболее производительным и экономически эффективным решением для таких областей применения. Лазерная сварка в непрерывном режиме неизменно приносит пользу в таких областях, как производство автомобильных кузовов, металлоконструкции, сварка аккумуляторных модулей и тяжелая промышленность.

Если в процессе сварки используются тонкие материалы (толщиной менее 1 мм), термочувствительные узлы, соединения разнородных металлов, сплавы, склонные к образованию трещин, очень малые зоны сварки или материалы с высокой отражательной способностью или теплопроводностью — такие как алюминий, медь, золото или платина — импульсная лазерная сварка, как правило, является предпочтительным выбором. Точный контроль температуры, программируемое формирование импульса и высокое отношение пиковой мощности к средней мощности импульсной сварки обеспечивают в этих областях применения преимущества в качестве сварки, которые не могут быть достигнуты с помощью обычных методов сварки. Импульсная лазерная сварка неизменно приносит пользу в производстве медицинских изделий, электроники, прецизионных приборов и ювелирных изделий.

Для некоторых сценариев применения лучше подходят гибридные решения. Современные многомодовые волоконные лазеры и передовые импульсные волоконно-оптические лазерные системы поддерживают переключение между непрерывным и импульсным режимами работы, что позволяет одной системе гибко адаптироваться к различным требованиям применения. Когда задача включает в себя как сварку тяжелых конструкционных элементов, так и создание тонких, прецизионных соединений — например, при сборке сложных многокомпонентных электромеханических изделий — система, способная выполнять как непрерывную, так и импульсную сварку, часто представляет собой комплексное решение, оптимизирующее как универсальность, так и экономическую эффективность.

При принятии решения следует также учитывать квалификацию персонала и ресурсы для разработки технологических процессов, имеющиеся на предприятии. Процессы непрерывной сварки, как правило, проще разрабатывать и оптимизировать, чем импульсные процессы, и предприятиям без глубоких знаний в области проектирования лазерных генераторов может быть проще управлять более простым параметрическим пространством непрерывной сварки в производстве. И наоборот, предприятия с опытными инженерами по лазерным генераторам и твердой приверженностью оптимизации процессов могут использовать всю гибкость импульсной сварки для достижения уровня качества сварки, оправдывающего дополнительные инвестиции в разработку.

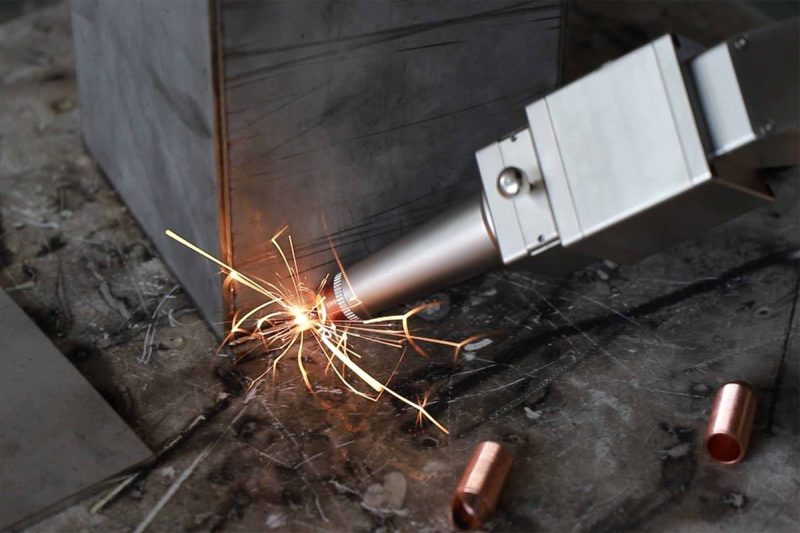

Краткое содержание

Выбор между непрерывной и импульсной лазерной сваркой — одно из наиболее важных технических решений при выборе системы лазерной сварки, и это решение заслуживает тщательного анализа с учетом специфики конкретного применения, а не общего предпочтения одного режима другому. И непрерывная, и импульсная лазерная сварка — это зрелые, проверенные в промышленности технологии с различными и взаимодополняющими преимуществами. Понимание этих преимуществ и их систематическое сопоставление с требованиями конкретного применения является ключом к правильному выбору.

Лазерная сварка непрерывного действия особенно эффективна в тех областях, где требуются высокие скорости сварки, высокая производительность, значительное проплавление, большая длина сварного шва и безупречная совместимость с надежными системами промышленной автоматизации. Благодаря высокой средней мощности, стабильному непрерывному режиму “замочной скважины” и идеальной совместимости с современными высокоэффективными волоконными лазерными источниками, лазерная сварка непрерывного действия стала основным процессом в автомобильной, тяжелой промышленности и производстве энергетического оборудования. В условиях благоприятной свариваемости материала и достаточных объемов производства для амортизации инвестиционных затрат, связанных с прецизионной оснасткой и предварительной обработкой соединений, лазерная сварка непрерывного действия обеспечивает беспрецедентную эффективность производства и высококонкурентную экономическую эффективность на один сварной шов.

Импульсная лазерная сварка превосходно подходит для высокоточных применений, где определяющими требованиями являются контроль температуры, металлургическое качество и возможность сварки чувствительных материалов и геометрических форм. Программируемая энергия импульса, регулируемая форма импульса и высокое отношение пиковой мощности к средней обеспечивают ей уникальную возможность управлять термической историей сварного шва с такой степенью детализации, которая недоступна ни одному другому процессу. Для медицинских изделий, электроники, прецизионных приборов, ювелирных изделий и аэрокосмических компонентов импульсная лазерная сварка доказала свою способность обеспечивать стандарты качества сварки, которые являются одновременно технически сложными и экономически оправданными.

По мере расширения технических возможностей современных лазерных источников, особенно с учетом развития импульсных волоконных лазеров (которые сочетают в себе гибкость формирования формы импульса традиционных лазерных систем Nd:YAG с высокой эффективностью и превосходным качеством луча волоконно-оптической лазерной технологии), некогда четкая граница между режимами сварки непрерывным и импульсным лазером постепенно размывается. Это не только привело к появлению многочисленных новых стратегий сварки, объединяющих преимущества обоих подходов, но и подразумевает, что по мере дальнейшего развития технологий необходимо периодически пересматривать и обновлять существующие подходы к выбору технологий, чтобы в полной мере учитывать и использовать эти новые возможности.

Неизменным останется основополагающий принцип, согласно которому наилучший процесс лазерной сварки — это тот, который наиболее точно соответствует требованиям конкретного применения — с точки зрения материала, геометрии, качества, производительности и стоимости, — и что для определения этого требуется обоснованный анализ, учитывающий специфику применения, а не общее предпочтение какого-либо из методов.

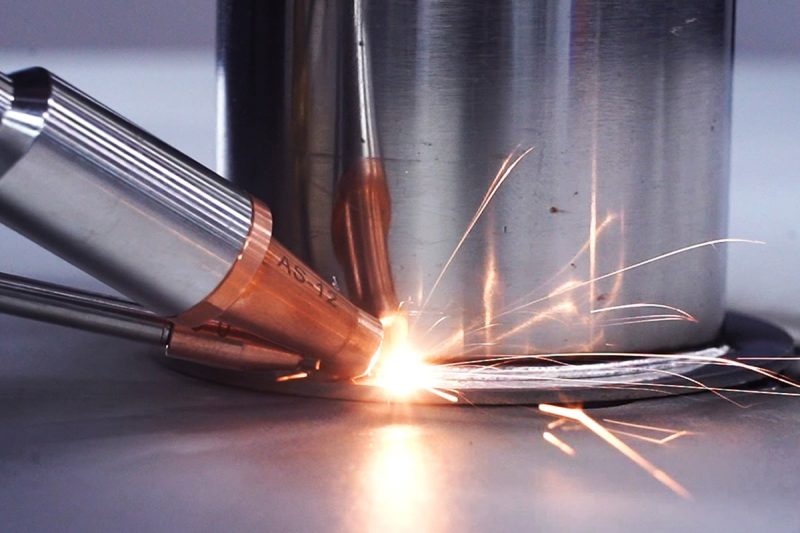

Решения для лазерной сварки
