Um sistema avançado de controle CNC integra controle de movimento e gerenciamento de processos. Ele oferece monitoramento em tempo real, detecção automática de bordas e planejamento de trajetória otimizado para melhorar a eficiência de corte e o aproveitamento do material. A interface intuitiva permite que os operadores ajustem facilmente os parâmetros de corte e monitorem o desempenho em tempo real.
Equipado com fontes de laser de fibra de alta potência de marcas líderes como Raycus ou MAX, o sistema oferece níveis de potência que variam de 3 kW a 40 kW. A alta qualidade do feixe garante bordas suaves e distorção térmica mínima, mesmo em chapas espessas.
A máquina utiliza uma cabeça de corte a laser com foco automático que ajusta automaticamente a distância focal de acordo com a espessura do material. Equipada com proteção contra colisões e sensor de altura em tempo real, mantém uma distância constante entre o bocal e a superfície do material. Isso garante cortes precisos mesmo em chapas irregulares ou deformadas, além de evitar danos à cabeça de corte.

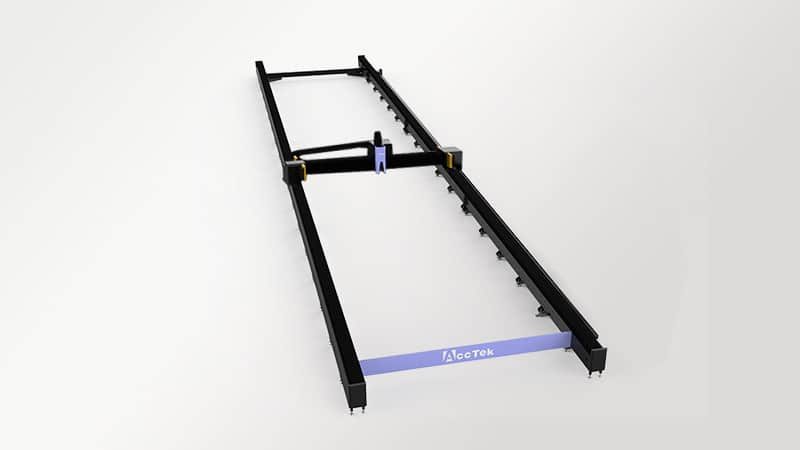

A máquina adota uma instalação sobre trilhos no solo, onde trilhos de precisão são ancorados diretamente no piso da oficina. Essa estrutura reduz significativamente o centro de gravidade, melhorando a estabilidade e minimizando a vibração durante a operação em alta velocidade. Também permite comprimentos de corte maiores, geralmente de 12 m, 16 m ou até mesmo 20 m.
Um sistema de pórtico com acionamento duplo, suportado por transmissão de cremalheira e pinhão de precisão e guias lineares, garante um movimento suave e sincronizado para uma precisão de corte consistente em longas distâncias.
A estrutura robusta da mesa é soldada a partir de chapas de aço de alta resistência, que passam por recozimento para alívio de tensões e fresagem em pórtico para garantir estabilidade estrutural a longo prazo. Esse design robusto da mesa resiste à deformação sob cargas pesadas e estresse térmico, tornando-a adequada para o corte de chapas grossas.
Um chiller industrial de precisão mantém uma temperatura operacional estável tanto para a fonte de laser quanto para a cabeça de corte. O sistema de refrigeração garante desempenho consistente, protege os componentes ópticos e prolonga a vida útil do equipamento, mesmo sob operação contínua em alta potência.
A máquina de corte a laser de fibra de formato ultragrande está equipada com servomotores de alto desempenho para garantir um controle de movimento suave, preciso e eficiente durante todo o processo de corte. Os servomotores asseguram um controle preciso do movimento mesmo durante cortes em alta velocidade ou movimentos de contornos complexos.
| Modelo | AKJ20120F | AKJ25120F | AKJ30200F |
|---|---|---|---|
| Faixa de corte | 2000*12000mm | 2500*12000mm | 3000*20000mm |
| Tipo de Laser | laser de fibra | ||
| Potência do Laser | 3000-40000W | ||
| gerador de laser | Raycus / Max | ||
| Cabeça de corte a laser | Au3tech / Boci | ||
| Sistema de transmissão | Estrutura de acionamento duplo do pórtico | ||
| Trilho guia linear | Olá | ||
| Sistema de controle | Au3tech | ||
| Servo motor | Delta / Yaskawa (Eixo X: 1800W, Eixo Y: 2900W, Eixo Z: 850W) | ||
| Sistema de transmissão | Eixos XY: Cremalheira e pinhão; Eixo Z: Fuso de esferas | ||
| Caixa de câmbio | Educador de Motor Francês | ||
| Computador e cantilever | Sim | ||
| Tensão e frequência | 380V 50Hz | ||
Adote o controle de movimento digital de alta velocidade de um sistema de tecnologia alemã, especialmente adequado para corte a laser de alta velocidade e alta precisão.
A fenda da máquina de corte a laser de fibra é muito estreita, a menor pode chegar a 0,05 mm, o que é muito adequado para o processamento de alta eficiência de peças de precisão.
O sistema de lubrificação mecânica automática pode lubrificar o trilho de guia linear quase 500 vezes por minuto para garantir a operação de alta precisão da máquina de corte a laser.
A estrutura do pórtico com transmissão bilateral síncrona de pinhão e cremalheira e vigas de alumínio de alta resistência são adotadas para melhorar a estabilidade do equipamento.
A eficiência de conversão fotoelétrica do gerador de laser é tão alta quanto 25-30%, o que pode efetivamente economizar o uso de energia.
A mesa de corte estável tem uma longa vida útil e pode ser usada por 25 anos sem deformação.
A superfície de corte é lisa, sem rebarbas e não requer processamento secundário por parte dos trabalhadores, economizando tempo e esforço.
A máquina de corte a laser de fibra não requer lente, o que reduz muito os custos de manutenção. A vida útil dos principais componentes pode chegar a 100.000 horas e o desempenho é estável e confiável.
| tipo de material | 1000W | 1500W | 2000W | 3000W | 4000W | 6000W | 8000W | 12000W | 15000W | 20000W | 30000W | 40000W |
| Aço Carbono (O2) | 1-10mm | 1-14mm | 1-16mm | 1-20 mm | 1-20 mm | 1-25 mm | 1-30 mm | 1-40 mm | 1-50 mm | 1-60 mm | 1-70 mm | 1-80 mm |
| Aço Carbono (AR) | / | / | 1-3 mm | 1-3 mm | 1-5 mm | 1-6 mm | 1-10mm | 1-14mm | 1-16mm | 1-20 mm | 1-25 mm | 1-40 mm |
| Aço Carbono (N2) | / | / | 1-3 mm | 1-3 mm | 1-6 mm | 1-8 mm | 1-10mm | 1-14mm | 1-16mm | 1-20 mm | 1-25 mm | 1-30 mm |
| Aço inoxidável (N2) | 1-5 mm | 1-6 mm | 1-8 mm | 1-12 mm | 1-16mm | 1-20 mm | 1-30 mm | 1-40 mm | 1-50 mm | 1-100 mm | 1-120 mm | 1-150 mm |
| Aço Inoxidável (AR) | 1-5 mm | 1-6 mm | 1-8 mm | 1-12 mm | 1-12 mm | 1-16mm | 1-20 mm | 1-25 mm | 1-50 mm | 1-60 mm | 1-70 mm | 1-100 mm |
| Liga de alumínio (N2) | 1-3 mm | 1-6 mm | 1-8 mm | 1-12 mm | 1-12 mm | 1-16mm | 1-30 mm | 1-40 mm | 1-50 mm | 1-70 mm | 1-80 mm | 1-100 mm |
| Liga de alumínio (AR) | 1-3 mm | 1-6 mm | 1-8 mm | 1-8 mm | 1-8 mm | 1-12 mm | 1-20 mm | 1-14mm | 1-18mm | 1-40 mm | 1-50 mm | 1-60 mm |
| Latão (N2) | / | / | 1-4 mm | 1-6 mm | 1-6 mm | 1-8 mm | 1-12 mm | 1-14mm | 1-16mm | 1-16mm | 1-20 mm | 1-20 mm |
| Cobre (O2) | / | / | 1-2 mm | 1-3 mm | 1-3 mm | 1-5 mm | 1-6 mm | 1-10mm | 1-12 mm | 1-14mm | 1-16mm | 1-18mm |
Suas larguras geralmente variam de 2 a 4 metros, e os comprimentos podem se estender de 12 a 20 metros ou mais, dependendo da configuração modular da cama. Destaca-se que o design modular permite expansão para atender às futuras necessidades de produção.
A máquina de corte a laser de fibra de grande formato com trilho de aterramento oferece diversas opções de potência para atender a diferentes necessidades de corte: 3000W, 4000W, 6000W, 12000W, 20000W, 30000W e 40000W. Essas opções proporcionam flexibilidade para diversos materiais e espessuras, dependendo dos seus requisitos de produção.
A máquina de corte a laser de fibra de grande formato com trilho de aterramento é capaz de cortar uma ampla gama de materiais metálicos com alta precisão e eficiência. Seus principais materiais de corte incluem:
Graças à sua fonte de laser de fibra de alta potência e sistema de controle inteligente, a máquina proporciona cortes limpos e precisos nesses materiais, mesmo em chapas grossas e folhas de grandes dimensões, tornando-a altamente versátil para a fabricação industrial.
Nosso pacote de máquina de corte a laser inclui opções abrangentes de suporte técnico projetadas para garantir uma operação suave e ajudar você a maximizar a eficiência da máquina. Oferecemos:
Ambas as opções de suporte visam ajudar você a atingir os melhores resultados possíveis com sua máquina. Por favor, nos informe se você gostaria de mais detalhes ou se você está interessado em organizar um treinamento no local.
Nossa máquina de corte a laser conta com uma garantia abrangente projetada para lhe dar tranquilidade e proteger seu investimento:
Observe que esta garantia exclui danos resultantes de uso indevido, manuseio incorreto ou outras causas artificiais.
Nossa máquina de corte a laser é certificada com padrões reconhecidos internacionalmente para garantir qualidade, segurança e conformidade com os requisitos da indústria.
Se certificações adicionais forem necessárias para regiões ou setores específicos, informe-nos para que possamos fornecer mais informações.
Sim, todas as nossas máquinas de corte a laser são equipadas com um recurso de foco automático para melhorar a precisão do corte e a facilidade de operação.
A capacidade de foco automático ajusta automaticamente a distância focal do feixe de laser com base na espessura e no tipo do material. Esse recurso é especialmente benéfico para usuários que trabalham com vários materiais ou precisam alternar entre diferentes espessuras com frequência. Ao otimizar automaticamente o foco, a máquina garante cortes consistentes e de alta qualidade sem a necessidade de ajustes manuais, o que economiza tempo e minimiza erros.
Além disso, a função de foco automático melhora a eficiência do corte, permitindo velocidades de processamento mais rápidas e reduzindo o tempo de configuração. Esse recurso é ideal tanto para designs complexos quanto para produção de alto volume, garantindo resultados precisos em todos os tipos de materiais. Se você tem aplicações específicas em mente, ficaremos felizes em discutir como o recurso de foco automático pode melhorar seu fluxo de trabalho.
Nosso sistema de máquina de corte a laser suporta uma variedade de formatos de arquivo, incluindo DXF, AI, PLT, SVG, PDF e DWG. Esses formatos garantem compatibilidade com softwares populares de design e CAD, facilitando a importação e o trabalho com desenhos detalhados, designs vetoriais e arquivos técnicos. Se você tiver quaisquer requisitos de formato adicionais, sinta-se à vontade para nos informar, e podemos verificar a compatibilidade.
Com anos de experiência em tecnologia de corte a laser, aprimoramos nossa experiência para fornecer soluções de ponta adaptadas às suas necessidades exclusivas. Nossa equipe de engenheiros e técnicos qualificados possui conhecimento profundo para garantir que você obtenha a máquina de corte a laser perfeita para sua aplicação específica.
Na AccTek Laser, construímos relacionamentos sólidos com nossos clientes. Nossa equipe de suporte dedicada fornece assistência imediata e serviço pós-venda para manter sua máquina de corte a laser funcionando da melhor forma nos próximos anos. Sua satisfação é nossa principal prioridade e nós o ajudaremos em cada etapa do processo.
A qualidade é a pedra angular do nosso processo de fabricação. Cada máquina de corte a laser é rigorosamente testada e segue rígidos padrões de controle de qualidade, garantindo que o produto que você recebe atenda aos mais altos padrões de referência do setor. Nossa dedicação à qualidade garante que você obtenha uma máquina com desempenho consistente e sempre cortes perfeitos.
Compreendemos a importância da eficiência de custos no cenário competitivo atual. Nossas máquinas de corte a laser podem oferecer um excelente valor ao seu investimento, minimizando o tempo de inatividade e reduzindo os custos operacionais, ao mesmo tempo que maximizam a produtividade e a eficiência.
