An advanced CNC control system integrates motion control and process management. It supports real-time monitoring, automatic edge detection, and optimized path planning to improve cutting efficiency and material utilization. The user-friendly interface allows operators to easily adjust cutting parameters and monitor performance in real time.
Equipped with high-power fiber laser sources from leading brands such as Raycus or MAX, the system offers power levels ranging from 3 kW to 40 kW. The high beam quality ensures smooth edges and minimal thermal distortion even in thick plates.

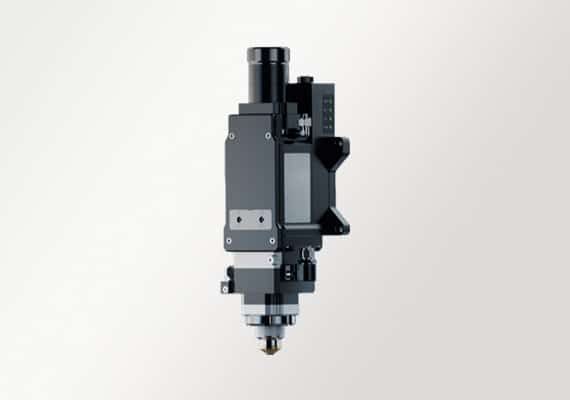

The machine uses an auto-focusing laser cutting head that automatically adjusts focal length according to material thickness. Equipped with collision protection and real-time height sensing, it maintains a constant distance between the nozzle and the material surface. This guarantees precise cuts even on uneven or warped sheets, while preventing damage to the cutting head.

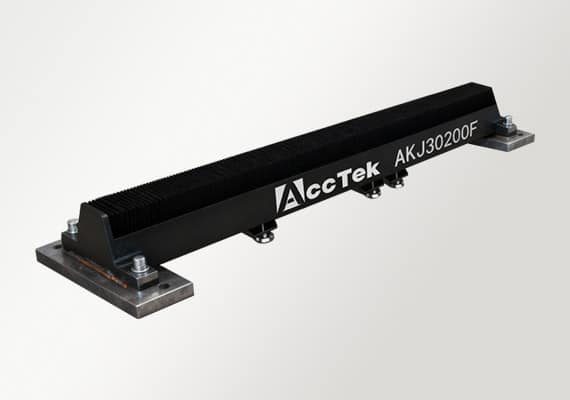

The machine adopts a ground rail installation, where precision rails are anchored directly to the workshop floor. This structure significantly lowers the center of gravity, improving stability and minimizing vibration during high-speed operation. It also allows for longer cutting lengths, commonly 12 m, 16 m, or even 20 m.

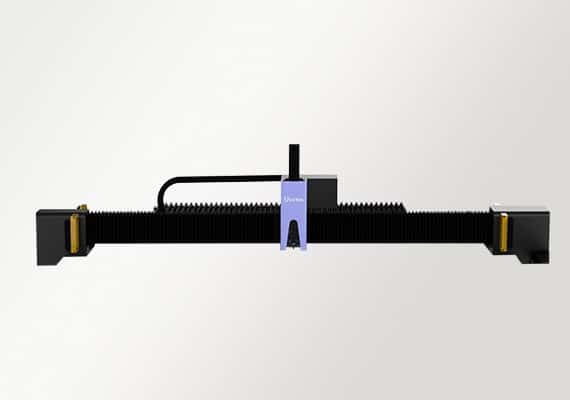

A double-driven gantry system, supported by precision rack and pinion transmission and linear guide rails, ensures smooth, synchronized movement for consistent cutting accuracy over long distances.

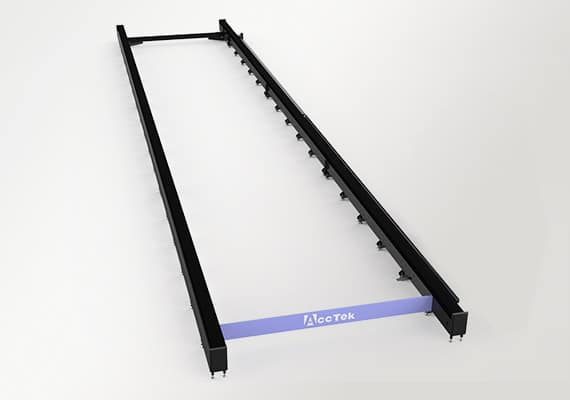

The heavy-duty bed is welded from high-strength steel plates that undergo stress relief annealing and gantry milling to ensure long-term structural stability. This robust bed design resists deformation under heavy loads and thermal stress, making it suitable for thick-plate cutting.
A precision industrial water chiller maintains a stable operating temperature for both the laser source and cutting head. The cooling system ensures consistent performance, protects optical components, and extends the overall service life of the equipment, even under continuous high-power operation.

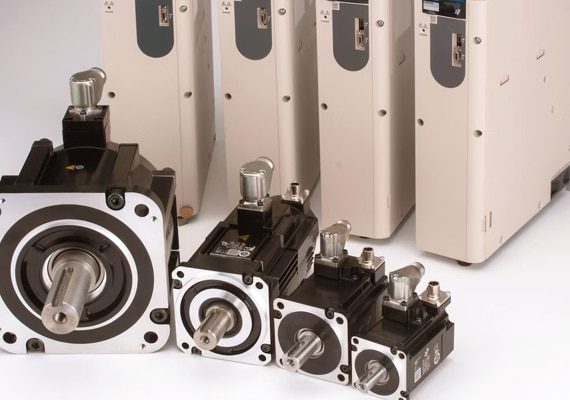

The ultra-large format fiber laser cutting machine is equipped with high-performance servo motors to ensure smooth, precise, and efficient motion control throughout the cutting process. Servo motors can ensure precise motion control even during high-speed cutting or complex contour movements.
| Modell | AKJ20120F | AKJ25120F | AKJ30200F |
|---|---|---|---|
| Schnittbereich | 2000*12000mm | 2500*12000mm | 3000*20000mm |
| Lasertyp | Faserlaser | ||
| Laserleistung | 3000-40000W | ||
| Lasergenerator | Raycus / Max | ||
| Laserschneidkopf | Au3tech / Boci | ||
| Übertragungssystem | Gantry-Doppelantriebsstruktur | ||
| Linear Guide Rail | Hiwin | ||
| Kontrollsystem | Au3tech | ||
| Servomotor | Delta / Yaskawa (X Axis:1800W, Y Axis:2900W, Z Axis: 850W) | ||
| Übertragungssystem | XY Axis: Rack and Pinion; Z axis: Leadscrew | ||
| Gearbox | French MOTOREDUCER | ||
| Computer & Cantilever | Ja | ||
| Voltage and Frequency | 380V 50Hz | ||
Übernehmen Sie die digitale Hochgeschwindigkeitsbewegungssteuerung eines deutschen Technologiesystems, das sich besonders für das Hochgeschwindigkeits- und Hochpräzisions-Laserschneiden eignet.
Der Schlitz der Faserlaser-Schneidemaschine ist sehr schmal, der niedrigste kann 0,05 mm erreichen, was sich sehr gut für die hocheffiziente Bearbeitung von Präzisionsteilen eignet.
Das automatische mechanische Schmiersystem kann die Linearführungsschiene fast 500 Mal pro Minute schmieren, um den hochpräzisen Betrieb der Laserschneidmaschine sicherzustellen.
Die Portalstruktur mit synchroner bilateraler Zahnstangen- und Ritzelübertragung und hochfesten Aluminiumträgern wird übernommen, um die Stabilität der Ausrüstung zu verbessern.
Die photoelektrische Umwandlungseffizienz des Lasergenerators beträgt bis zu 25-30%, wodurch der Energieverbrauch effektiv gesenkt werden kann.
Der stabile Schneidetisch hat eine lange Lebensdauer und kann 25 Jahre ohne Verformung verwendet werden.
Die Schnittfläche ist glatt, ohne Grate und erfordert keine Nachbearbeitung durch Arbeiter, was Zeit und Mühe spart.
Die Faserlaserschneidmaschine benötigt keine Linse, was die Wartungskosten erheblich senkt. Die Lebensdauer der Schlüsselkomponenten kann 100.000 Stunden erreichen und die Leistung ist stabil und zuverlässig.
| Materialtyp | 1000W | 1500W | 2000W | 3000W | 4000W | 6000W | 8000W | 12000W | 15000 W | 20000W | 30000W | 40000W |
| Kohlenstoffstahl (O2) | 1 bis 10 mm | 1-14 mm | 1-16 mm | 1-20 mm | 1-20 mm | 1 bis 25 mm | 1 bis 30 mm | 1-40 mm | 1 bis 50 mm | 1 bis 60 mm | 1 bis 70 mm | 1 bis 80 mm |
| Kohlenstoffstahl (LUFT) | / | / | 1-3 mm | 1-3 mm | 1-5 mm | 1-6 mm | 1 bis 10 mm | 1-14 mm | 1-16 mm | 1-20 mm | 1 bis 25 mm | 1-40 mm |
| Kohlenstoffstahl (N2) | / | / | 1-3 mm | 1-3 mm | 1-6 mm | 1-8 mm | 1 bis 10 mm | 1-14 mm | 1-16 mm | 1-20 mm | 1 bis 25 mm | 1 bis 30 mm |
| Edelstahl (N2) | 1-5 mm | 1-6 mm | 1-8 mm | 1-12 mm | 1-16 mm | 1-20 mm | 1 bis 30 mm | 1-40 mm | 1 bis 50 mm | 1 bis 100 mm | 1 bis 120 mm | 1 bis 150 mm |
| Edelstahl (Luft) | 1-5 mm | 1-6 mm | 1-8 mm | 1-12 mm | 1-12 mm | 1-16 mm | 1-20 mm | 1 bis 25 mm | 1 bis 50 mm | 1 bis 60 mm | 1 bis 70 mm | 1 bis 100 mm |
| Aluminiumlegierung (N2) | 1-3 mm | 1-6 mm | 1-8 mm | 1-12 mm | 1-12 mm | 1-16 mm | 1 bis 30 mm | 1-40 mm | 1 bis 50 mm | 1 bis 70 mm | 1 bis 80 mm | 1 bis 100 mm |
| Aluminiumlegierung (AIR) | 1-3 mm | 1-6 mm | 1-8 mm | 1-8 mm | 1-8 mm | 1-12 mm | 1-20 mm | 1-14 mm | 1-18 mm | 1-40 mm | 1 bis 50 mm | 1 bis 60 mm |
| Messing (N2) | / | / | 1-4 mm | 1-6 mm | 1-6 mm | 1-8 mm | 1-12 mm | 1-14 mm | 1-16 mm | 1-16 mm | 1-20 mm | 1-20 mm |
| Kupfer (O2) | / | / | 1-2 mm | 1-3 mm | 1-3 mm | 1-5 mm | 1-6 mm | 1 bis 10 mm | 1-12 mm | 1-14 mm | 1-16 mm | 1-18 mm |

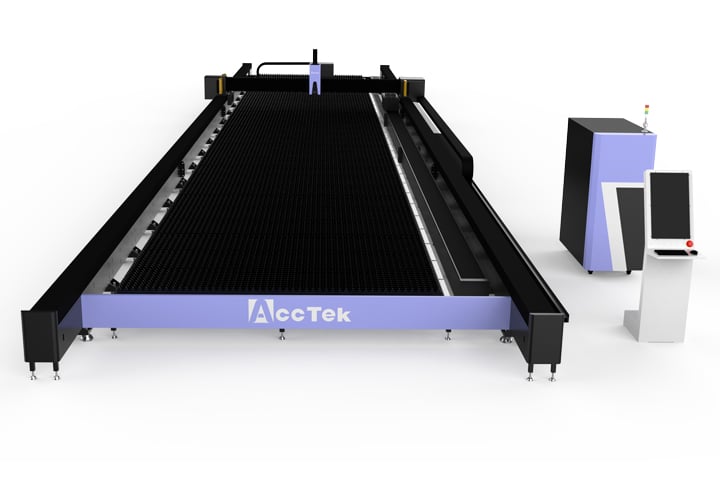

Its widths often range from 2–4 m, and lengths can extend 12–20 m or more, depending on the modular bed configuration. Highlight that the modular design allows expansion to meet future production requirements.
The ground rail large-format fiber laser cutting machine offers a variety of power options to meet different cutting needs: 3000W, 4000W, 6000W, 12000W, 20000W, 30000W, and 40000W. These options allow flexibility for various materials and thicknesses, depending on your production requirements.
The ground rail large-format fiber laser cutting machine is capable of cutting a wide range of metal materials with high precision and efficiency. Its primary cutting materials include:
Thanks to its high-power fiber laser source and intelligent control system, the machine delivers clean, precise cuts across these materials, even on thick plates and oversized sheets, making it highly versatile for industrial manufacturing.
Unser Laserschneidmaschinenpaket umfasst umfassende technische Supportoptionen, die einen reibungslosen Betrieb gewährleisten und Ihnen helfen, die Maschineneffizienz zu maximieren. Wir bieten:
Beide Support-Optionen zielen darauf ab, Ihnen dabei zu helfen, mit Ihrer Maschine optimale Ergebnisse zu erzielen. Bitte lassen Sie uns wissen, wenn Sie weitere Details wünschen oder an einer Schulung vor Ort interessiert sind.
Für unsere Laserschneidmaschine gilt eine umfassende Garantie, die Ihnen Sicherheit gibt und Ihre Investition schützt:
Bitte beachten Sie, dass Schäden, die durch unsachgemäßen Gebrauch, falsche Handhabung oder andere künstliche Ursachen entstehen, von dieser Garantie ausgeschlossen sind.
Unsere Laserschneidmaschine ist nach international anerkannten Standards zertifiziert, um Qualität, Sicherheit und die Einhaltung der Branchenanforderungen zu gewährleisten.
Wenn für bestimmte Regionen oder Branchen zusätzliche Zertifizierungen erforderlich sind, lassen Sie es uns bitte wissen und wir können Ihnen weitere Informationen geben.
Ja, alle unsere Laserschneidmaschinen sind mit einer Autofokusfunktion ausgestattet, um die Schnittpräzision zu verbessern und die Bedienung zu vereinfachen.
Die Autofokusfunktion passt die Brennweite des Laserstrahls automatisch an die Materialstärke und -art an. Diese Funktion ist besonders nützlich für Benutzer, die mit verschiedenen Materialien arbeiten oder häufig zwischen verschiedenen Stärken wechseln müssen. Durch die automatische Fokusoptimierung sorgt die Maschine für gleichbleibende, qualitativ hochwertige Schnitte ohne manuelle Anpassungen, was Zeit spart und Fehler minimiert.
Darüber hinaus verbessert die Autofokusfunktion die Schneideeffizienz, ermöglicht schnellere Verarbeitungsgeschwindigkeiten und reduziert die Rüstzeit. Diese Funktion ist sowohl für komplizierte Designs als auch für die Produktion großer Stückzahlen ideal und gewährleistet präzise Ergebnisse bei allen Materialarten. Wenn Sie spezielle Anwendungen im Sinn haben, besprechen wir gerne mit Ihnen, wie die Autofokusfunktion Ihren Arbeitsablauf verbessern kann.
Unser Laserschneidmaschinensystem unterstützt eine Vielzahl von Dateiformaten, darunter DXF, AI, PLT, SVG, PDF und DWG. Diese Formate gewährleisten die Kompatibilität mit gängiger Design- und CAD-Software und erleichtern das Importieren und Bearbeiten detaillierter Zeichnungen, Vektordesigns und technischer Dateien. Wenn Sie zusätzliche Formatanforderungen haben, teilen Sie uns dies gerne mit, damit wir die Kompatibilität überprüfen können.
Mit unserer langjährigen Erfahrung in der Laserschneidtechnologie haben wir unser Fachwissen verfeinert, um Ihnen innovative Lösungen zu bieten, die auf Ihre individuellen Bedürfnisse zugeschnitten sind. Unser Team aus qualifizierten Ingenieuren und Technikern verfügt über das nötige Fachwissen, um sicherzustellen, dass Sie die perfekte Laserschneidmaschine für Ihre spezifische Anwendung erhalten.
Bei AccTek Laser bauen wir starke Beziehungen zu unseren Kunden auf. Unser engagiertes Support-Team bietet umgehende Unterstützung und Kundendienst, damit Ihre Laserschneidmaschine auch in den kommenden Jahren optimal läuft. Ihre Zufriedenheit hat für uns oberste Priorität und wir helfen Ihnen bei jedem Schritt.
Qualität ist der Eckpfeiler unseres Herstellungsprozesses. Jede Laserschneidmaschine wird gründlich getestet und unterliegt strengen Qualitätskontrollstandards. So wird sichergestellt, dass das Produkt, das Sie erhalten, den höchsten Branchenstandards entspricht. Unser Engagement für Qualität stellt sicher, dass Sie eine Maschine erhalten, die konstant funktioniert und jedes Mal perfekte Schnitte liefert.
Wir wissen, wie wichtig Kosteneffizienz im heutigen Wettbewerbsumfeld ist. Unsere Laserschneidmaschinen bieten Ihnen ein hervorragendes Preis-Leistungs-Verhältnis, minimieren Ausfallzeiten und senken Betriebskosten bei maximaler Produktivität und Effizienz.
